1. Σύνοψη
Η διαδικασία παραγωγής ψυχρού κυλίνδρου περιλαμβάνει γενικά την προετοιμασία πρώτων υλών, την ευθυγράμμιση, την παρασκευή, την κυλίνδρωση, την απολιπαντική, την αναψύξη (θερμική επεξεργασία), την τελική επεξεργασία κ.λπ.Η ψυχρή κυλίνδρωση χρησιμοποιεί προϊόντα θερμής κυλίνδρωσης ως πρώτες ύλες, και ο φωσφόρος πρέπει να αφαιρείται πριν από την ψυχρή έλαση για να εξασφαλιστεί ότι η επιφάνεια των προϊόντων που έχουν ελαθεί σε ψυχρή έλαση είναι καθαρή.
Ως προμηθευτής των μετατροπών συχνότητας κύριας και βοηθητικής κίνησης για ολόκληρη τη γραμμή μιας μεγάλης μεταλλουργικής εταιρείας κυλίνδρων,Συνεργαστήκαμε πλήρως με την επιχείρηση για να συνειδητοποιήσουμε την έγκαιρη λειτουργία και τη συνεχή και σταθερή παραγωγή των δύο γραμμών παραγωγής από την παράδοση του προϊόντος, εγκατάσταση και αποδιορθώσεις, εγγύηση παραγωγής και τεχνική κατάρτιση.
2Σχέδιο μετατροπής συχνότητας
Οι κύριοι και οι βοηθητικοί κινητήρες των γραμμών παραγωγής ατσάλινου χάλυβα 2 τμήματος κινούνται από μετατροπέα συχνότητας μηχανικής σειράς HD2000,και το σύστημα ελέγχου αυτοματισμού και το λεωφορείο επικοινωνίας του μετατροπέα συχνότητας κίνησης υιοθετούν την τρέχουσα τεχνολογία ProfiNet.
Η κύρια κίνηση της βόρειας γραμμής του έργου περιλαμβάνει 16 κύρια ελατήρια 1200 kW-2000 kW και 3 πτητικά ψαλίδια.Η κύρια κίνηση της νότιας γραμμής περιλαμβάνει 19 κύρια ελατήρια ισχύος 800-1500 kW και 3 ιπτάμενα ψαλίδια., καθώς και περισσότερες από 200 σειρές συσκευών μετατροπής συχνότητας, όπως ευθυγραμμιστές και βοηθητικές μονάδες κίνησης, συνολικής χωρητικότητας μετατροπής συχνότητας 228 MW.
Συγκεκριμένα, χρησιμοποιείται η βασική μονάδα ευθυγράμμισης μηχανικής της σειράς HD2000 (BRU) + μονάδα πέδησης + μονάδα κίνησης κινητήρα (MDU) + μονάδα δίσκου κωδικού.
Η μονάδα μετατροπέα τροφοδοτείται απευθείας από τις μεγαλύτερες μονάδες κίνησης κινητήρα της βιομηχανίας με ψύξη αέρα 1,2 MW και 1,4 MW,και κάθε κινητήρας (ή ενιαία περιέλιξη) μπορεί να καλύψει τις ανάγκες κίνησης χωρίς να χρησιμοποιεί παράλληλα πολλές μονάδες.
Ο μετατροπέας υιοθετεί το σχήμα διαμόρφωσης του κιβωτίου, η είσοδος διαμορφώνεται με αντιδραστήρα εισόδου και η έξοδος δεν διαμορφώνεται με αντιδραστήρα εξόδου.

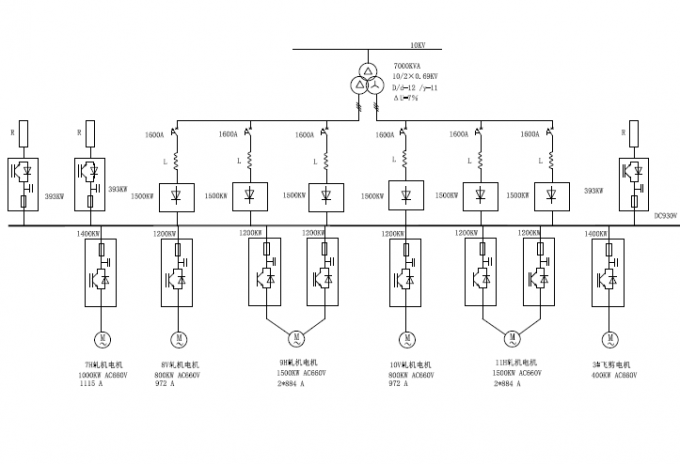

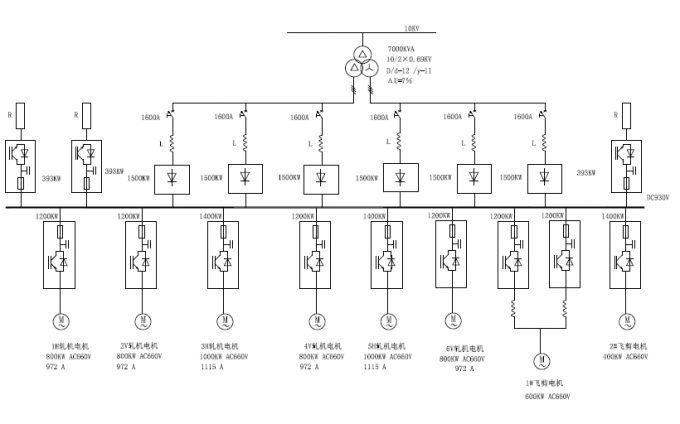

Το διάγραμμα με μία γραμμή του συστήματος είναι το ακόλουθο (πολλοί, όχι όλοι παρατίθενται):
