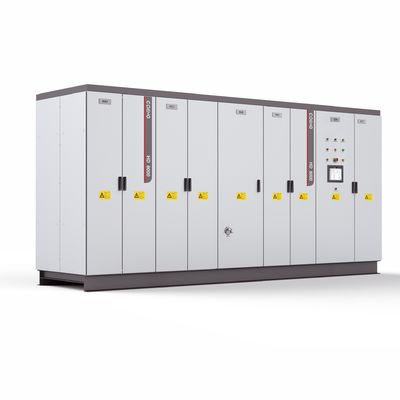

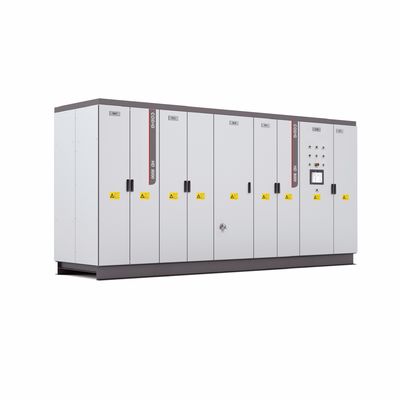

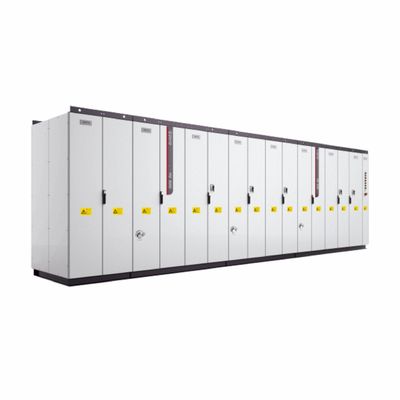

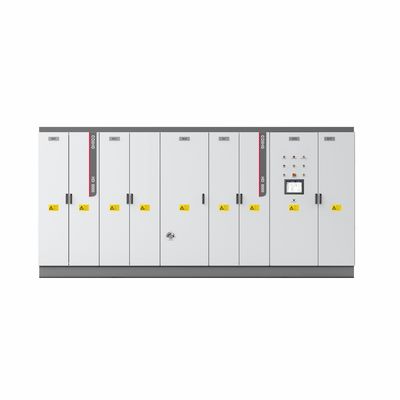

HD8000 Μηχανική μέσης τάσης VFD Σύστημα υψηλής ισχύος Vfds
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | COENG |
| Πιστοποίηση | CE |
| Αριθμό μοντέλου | HD8000 |
| Ποσότητα παραγγελίας min | 1 |
| Συσκευασία λεπτομέρειες | Δαστική θήκη |
| Χρόνος παράδοσης | 10-30working ημέρες |
| Όροι πληρωμής | Λ/Κ, Τ/Τ, Western Union |
| Δυνατότητα προσφοράς | 20000SETS/YEAR |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Ονομαστική τάση από την πλευρά του δικτύου | 2: 1900V 3: 3300V 6: 6600V Α: 10kV | Ονομαστική τάση πλευράς κινητήρα | 3: 3300V 6: 6600V Α: 10kV |
|---|---|---|---|
| Δύναμη | 10: 10MVA | Μέθοδος διόρθωσης | Π: PWM D: Βασική διόρθωση διόδου |
| Κοινή μέθοδος διόρθωσης λεωφορείου | Άδειο: μία διόρθωση 2: διπλή διόρθωση | Κοινή μέθοδος μετατροπέα λεωφορείου | Κενό: μονό D: διπλός μετατροπέας T: τριπλός μετατροπέας |
| Επισημαίνω | HD8000 Σύστημα VFD,Επενδύσεις,Σύστημα VFD μεσαίας τάσης |
||
Περιγραφή προϊόντων
HD8000 Μηχανικό VFD μεσαίας τάσης Σύστημα VFD υψηλής ισχύος Σύστημα VFD μετατροπέα κινητήρα μεταβλητής συχνότητας
HD8000 Μηχανικό VFD μεσαίας τάσης Σύστημα VFD υψηλής ισχύος Σύστημα VFD μετατροπέα κινητήρα μεταβλητής συχνότητας
Εισαγωγή του προϊόντος
Η σειρά HD8000 VFD είναι ένα σύστημα κίνησης υψηλής ισχύος που περιλαμβάνει μετατροπέα AC-DC-AC και μονάδα κίνησης κινητήρα πολυάξονων DC-AC.Η μέγιστη ισχύς μπορεί να φθάσει τα 30MVA για μία μηχανή και τα 60MVA για παράλληλη λειτουργίαΤο διαρθρωτικό υλικό και το σχεδιασμό λογισμικού
Η σύγχρονη τεχνολογία του δρομολογίου είναι πολύπλοκη και μπορεί να λειτουργήσει σε διάφορες συνθήκες.
Η σειρά HD8000 VFD υιοθετεί presspack IGCT και Diode καθώς και μέθοδο ψύξης υγρού, ολόκληρη η μηχανή πληροί το επίπεδο προστασίας IP54 και έχει εξαιρετική προσαρμοστικότητα στο περιβάλλον, υψηλή αξιοπιστία,εξαιρετικές επιδόσεις διάσπασης θερμότητας και μικρό όγκο, υπάρχουν λύσεις διπλασιασμού δύο τεταρτημάτων και τεταρτημάτων τεταρτημάτων.
- Χαρακτηριστικά:Ενιαίο/πολλαπλό άξονα κίνησης, προστασία IP54, δύο τεταρτημάτων/τέσσερα τεταρτημάτων
- Σχεδιασμός:μονωτική σχεδίαση
- Διορθώσεις:πολλαπλών παλμών βασική διόρθωση, έξυπνη διόρθωση και διόρθωση PWM
- Δυναμικό τάσης:1900V3000V (3300V), 6000V, (6600V), 10000V
- Μέγιστη ισχύς:30MVA (μόνο) 60MVA (παράλληλο)
- Συμβατός κινητήρας:ασύγχρονος κινητήρας επαγωγής, συνεχής μαγνήτης συγχρονικός κινητήρας, ηλεκτρικά διεγερμένος συγχρονικός κινητήρας
- Μέθοδος ελέγχου:Ε/Ε, έλεγχο διανυσματικού κλειστού βρόχου με αισθητήρα, έλεγχο διανυσματικού ανοιχτού βρόχου χωρίς αισθητήρα
- Ψύξη:ψύξη με νερό
Εφαρμογή του προϊόντος
- Μεταλλουργική μηχανική
- Μεταφορά πετρελαίου και φυσικού αερίου
- Πλατφόρμα δοκιμής
- Ανανεώσιμες πηγές ενέργειας
- Σιδηροδρομικές μεταφορές
- Ορυχεία και ανύψωση
- Ναυτικό εξοπλισμό
- ΥΦΑ
- Πηγή ενέργειας
- Αποθήκευση ενέργειας
Τεχνική προδιαγραφή
| HD8000 Τεχνικές προδιαγραφές | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | ΑΑ30 | 6640 | ΑΑ60 | ||||||
| Π Βασική εξυγίανση | Τεχνική ένταση | 3300V | 1900V | 10 kV | 6600V | 10 kV | ||||||||
| Συχνότητα εισόδου | 45Hz-66Hz | |||||||||||||
| Υπερφόρτωση | 110% @ ονομαστικό ρεύμα, 120% @ ονομαστικό ρεύμα 60s | |||||||||||||
| ΕffiΕπιστήμη | ≥99% | |||||||||||||
| Συντελεστής ισχύος | ≥ 0,95 (Ονομαστικό ρεύμα, εξοπλισμένο με αντιδραστήρα εισόδου 2% εναλλασσόμενου ρεύματος) | |||||||||||||
| Προστασία | προστασία από υπερφόρτωση, προστασία από υπερθέρμανση, προστασία από βραχυκύκλωμα, προκαταρκτική κρίση σφάλματος κλπ. | |||||||||||||
| RecPWM Επικαιροποίηση |
Συχνότητα εισόδου | 45Hz-66Hz | ||||||||||||
| Υπερφόρτωση | 110% @ ονομαστικό ρεύμα, 120% @ ονομαστικό ρεύμα 60s | |||||||||||||
| ΕffiΕπιστήμη | ≥98,5% | |||||||||||||
| Συντελεστής ισχύος | ρυθμιζόμενο (προεπιλεγμένο 1) | |||||||||||||
| Προστασία | προστασία από υπερφόρτωση, προστασία από υπερθέρμανση, προστασία από βραχυκύκλωμα, προκαταρκτική κρίση σφάλματος κλπ. | |||||||||||||
| Μετατροπέας | Τεχνική ένταση | 3300V | 6600V | 10 kV | 6600V | 10 kV | ||||||||
| Μέγιστη συχνότητα εξόδου |
110 Hz |
|||||||||||||
| Σταθερή ακρίβεια ταχύτητας | Επικαιροποίηση: 0,01%, CLVC: 0,01% | Επικαιροποίηση: 0,01%, CLVC: 0,01% | ||||||||||||
| Ταχύτητα παλμού | Επικαιροποίηση: | OLVC: 0,4%, CLVC: 0,2% | ||||||||||||
| Δρόμος εκκίνησης | Επενδύσεις σε επενδυτικά ιδρύματα | Ειδικότερα, οι εταιρείες που παρέχουν υπηρεσίες παροχής υπηρεσιών θα πρέπει να έχουν πρόσβαση στις πληροφορίες που παρέχονται. | ||||||||||||
| Ελέγχος ροπής | Ε/Φ: Ναι, OLVC: Ναι, CLVC: Ναι | Ε/Φ: Ναι, OLVC: Ναι, CLVC: Ναι | ||||||||||||
| Ακριβότητα ροπής | Αξιολόγηση των επιβατών | Αξιολόγηση των επιβατών | ||||||||||||
| Χρόνος απόκρισης ροπής | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| Χρόνος απόκρισης περιστροφής | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| Δυναμικό ισοδύναμο πτώσης | OLVC: 0,5%*s, CLVC: 0,25%*s | OLVC: 1%*s, CLVC: 0,5%*s | ||||||||||||
| Υπερφόρτωση | 110% @ ονομαστικό ρεύμα, 120% @ ονομαστικό ρεύμα 60s | |||||||||||||
| Περιβάλλον | Θερμοκρασία | θερμοκρασία εισόδου ≤40 | ||||||||||||
| Υψόμετρο | ≤ 4000m (2000m~4000m κατάργηση της διαβάθμισης) | |||||||||||||
| Μηχανικά δεδομένα | Προστασία Π.Ι. | Διάκριση IP54 | ||||||||||||
| Ψύξη | Ψύξη με νερό | |||||||||||||
| Αντί διάβρωσης | C4-M | |||||||||||||
| Πίνακας επιλογής της σειράς HD8000 | ||||||||||||||
| Μονάδα | Τετάρτη | Τετάρτη | Δύναμη | Αξιολογική | Μέγιστο f | Μέγεθος (W*D*H) (mm) | Σημείωση | |||||||
| HD8000-3306 | 3300V | 3300V | 6MVA | 1050A | 110 Hz | 4600*1300*2200 | Περιέχει ντουλάπι ψύξης νερού | |||||||
| HD8000-3308 | 8MVA | 1400A | ||||||||||||
| HD8000-3310 | 10MVA | 1750A | ||||||||||||
| HD8000-3312 | 12MVA | 2100Α | ||||||||||||
| HD8000-2624 | 1900V | 6600V | 24MVA | 2100Α | 7800*1300*2200 | |||||||||
| HD8000-AA30 | 10 kV | 10 kV | 30MVA | 1750A | 10600*1300*2200 | |||||||||
| HD8000-6640 | 6600V | 6600V | 40MVA | 3500A | 15600*1300*2200 | |||||||||
| HD8000-AA60 | 10 kV | 10 kV | 60MVA | 3500A | 21200*1600*2200 | |||||||||
Χαρακτηριστικά του προϊόντος
Σχεδιασμός μηχανικής
Χαρακτηριστικά
· Προστασία IP54 ώστε το σύστημα να έχει εξαιρετικά ισχυρή προσαρμοστικότητα στο περιβάλλον
· Περιττό σχεδιασμό βασικών στοιχείων για τη μείωση της πιθανότητας διακοπής λειτουργίας του συστήματος
• Προηγμένη IGCT και θυρίστορα που καθιστούν το σύστημα ισχύος εξαιρετικά αξιόπιστο
· Υιοθετώντας διπλό presspack, εξαιρετική απόδοση διάσπασης θερμότητας που κάνει το σύστημα με υπερ-υψηλή πυκνότητα ισχύος
· Πρώτης κατηγορίας σύστημα προστασίας
· Ισχυρό σύστημα παρακολούθησης για την παροχή πλήρων δεδομένων στους πελάτες
· Πολλά προαιρετικά αξεσουάρ
Προστασία
· Προδικαστική απόφαση IGCT + βραχίονα κυκλώματος γέφυρας μέσω τεχνολογίας προστασίας
· Ανίχνευση σε πραγματικό χρόνο της στιγμιαίας αξίας του τερματικού ρεύματος εναλλασσόμενου ρεύματος που απαγορεύει τη λειτουργία διακοπής ρεύματος υψηλού ρεύματος
Εξαιρετικός έλεγχος
· Διπλή λειτουργία τεσσάρων τεταρτημάτων για την ανταπόκριση της ηλεκτρικής και της ενέργειας πέδησης
· Γρήγορη δυναμική ανταπόκριση ροπής για την κάλυψη των απαιτήσεων του συστήματος για την καταστολή της μηχανικής συντονισμού
· Ο κινητήρας ρυθμίζεται συγχρόνως σε διατομές για να ανταποκρίνεται στις απαιτήσεις υψηλής απόδοσης των κυλίνδρων χάλυβα, ανελκυστήρων κλπ.
· Προσαρμόζεται σε διάφορους κινητήρες (κινητήρες επαγωγής, συγχρονισμένους κινητήρες μόνιμου μαγνήτη, ηλεκτρικά διεγερμένους συγχρονισμένους κινητήρες κλπ.)
Κουρφή υπερφόρτωσης
· 110% @ ονομαστικό ρεύμα, 120% @ ονομαστικό ρεύμα 60s
Μηχανικό σχεδιασμό
Μονουλικός σχεδιασμός
· Ευφυές σύστημα διάγνωσης σφαλμάτων, γρήγορη τοποθέτηση
· Μονουλογικός σχεδιασμός βασικών στοιχείων, υψηλή συνέπεια και υψηλή αξιοπιστία
· Εύκολη συντήρηση
Εντατικός σεισμικός σχεδιασμός
· IEC60721 3M5 μηχανικές συνθήκες-σταθερή λειτουργία
· Η ακριβής μηχανική κατασκευή εξασφαλίζει έντονη αντοχή σε σεισμούς
Προσαρμόσιμο πρωτόκολλο επικοινωνίας
· υποστηρίζει το καθιερωμένο πρωτόκολλο επικοινωνίας, το οποίο μπορεί να πραγματοποιήσει απρόσκοπτη σύνδεση με τον εγγενή PLC και είναι πιο βολικό για αντικατάσταση και συντήρηση
· Υποστηρίζει πεδίο λεωφορείου: Profibus, Profinet, CANopen, DeviceNet, ControlNet, Modbus RTU, Industry Ethercat, Profinet IO, EtherNet/IP, Modbus TCP
Εγγύηση αξιοπιστίας του HD8000
Τυποποιημένη παραγωγή και εργοστασιακές δοκιμές
· Η διαδικασία δοκιμών ελέγχεται αυτόματα και ολόκληρη η διαδικασία είναι ανιχνεύσιμη
· Όλα τα προϊόντα υποβάλλονται σε δοκιμή γήρανσης 100% V και 100% Pn πριν από την αποστολή
· Τέλειο σύστημα διαχείρισης MES για τη διασφάλιση της αποτελεσματικότητας της παραγωγής
· Η κορυφαία πλατφόρμα δοκιμών στον κλάδο και μπορεί να εξασφαλίσει την ποιότητα του προϊόντος, επειδή μπορεί να ανταποκριθεί στα διαφορετικά επίπεδα τάσης και διαφορετική κατάσταση ευθυγραμμιστή της δοκιμής πλήρους φόρτωσης της κίνησης
Λογισμικό ταχείας αποδιορθώσεως HD8000
· Το λογισμικό ταχείας αποδιορθώσεως συνδέεται με τον υπολογιστή μέσω οπτικής ινών.λήψη δεδομένων σφάλματος και ανάλυση μορφής κύματοςΤο λογισμικό υποστηρίζει σειριακή ή Ethernet επικοινωνία, έτσι ώστε το λογισμικό μπορεί να διατηρήσει το VFD μέσω σειριακής επικοινωνίας,ή διατηρούν το VFD στην κεντρική αίθουσα ελέγχου μέσω Ethernet.
