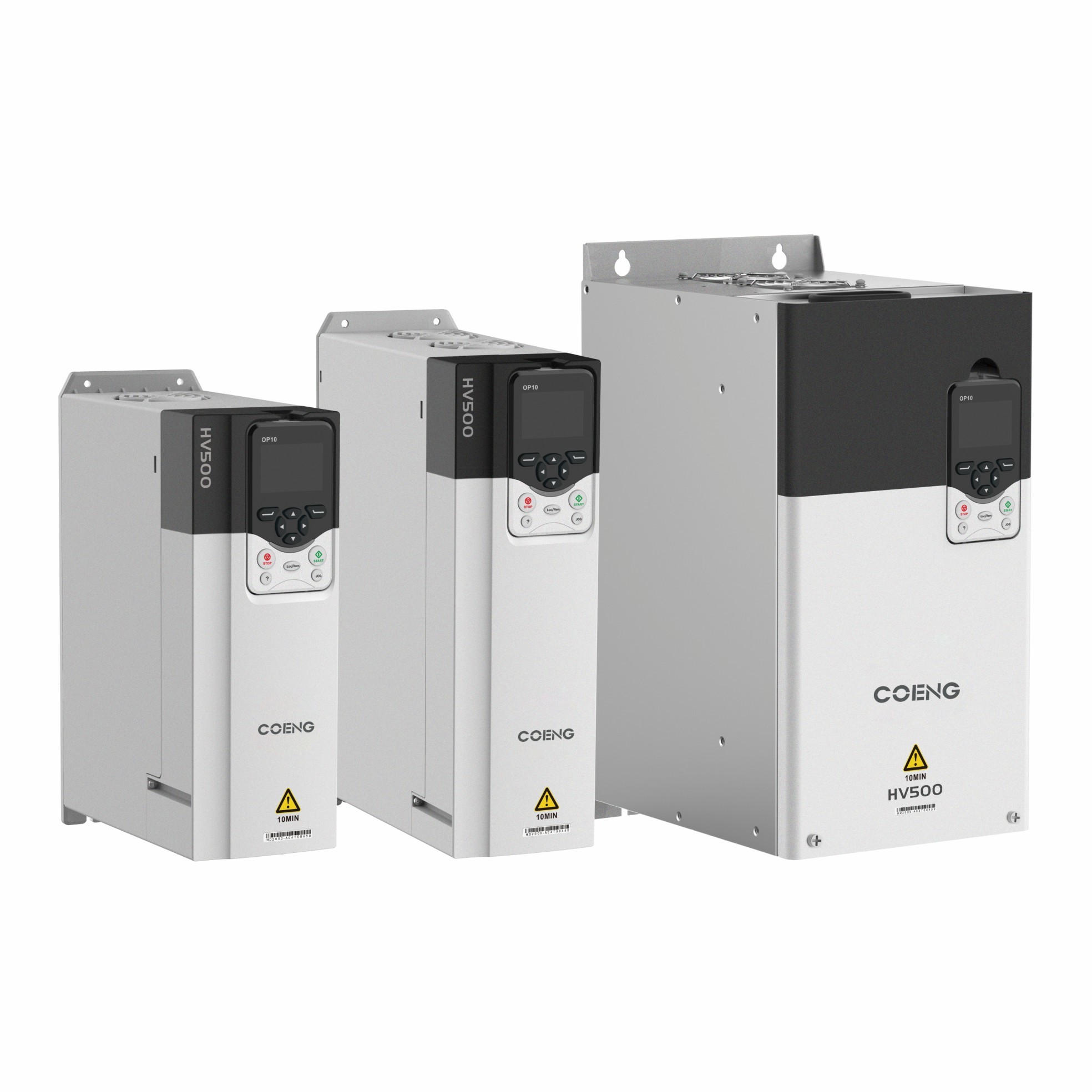

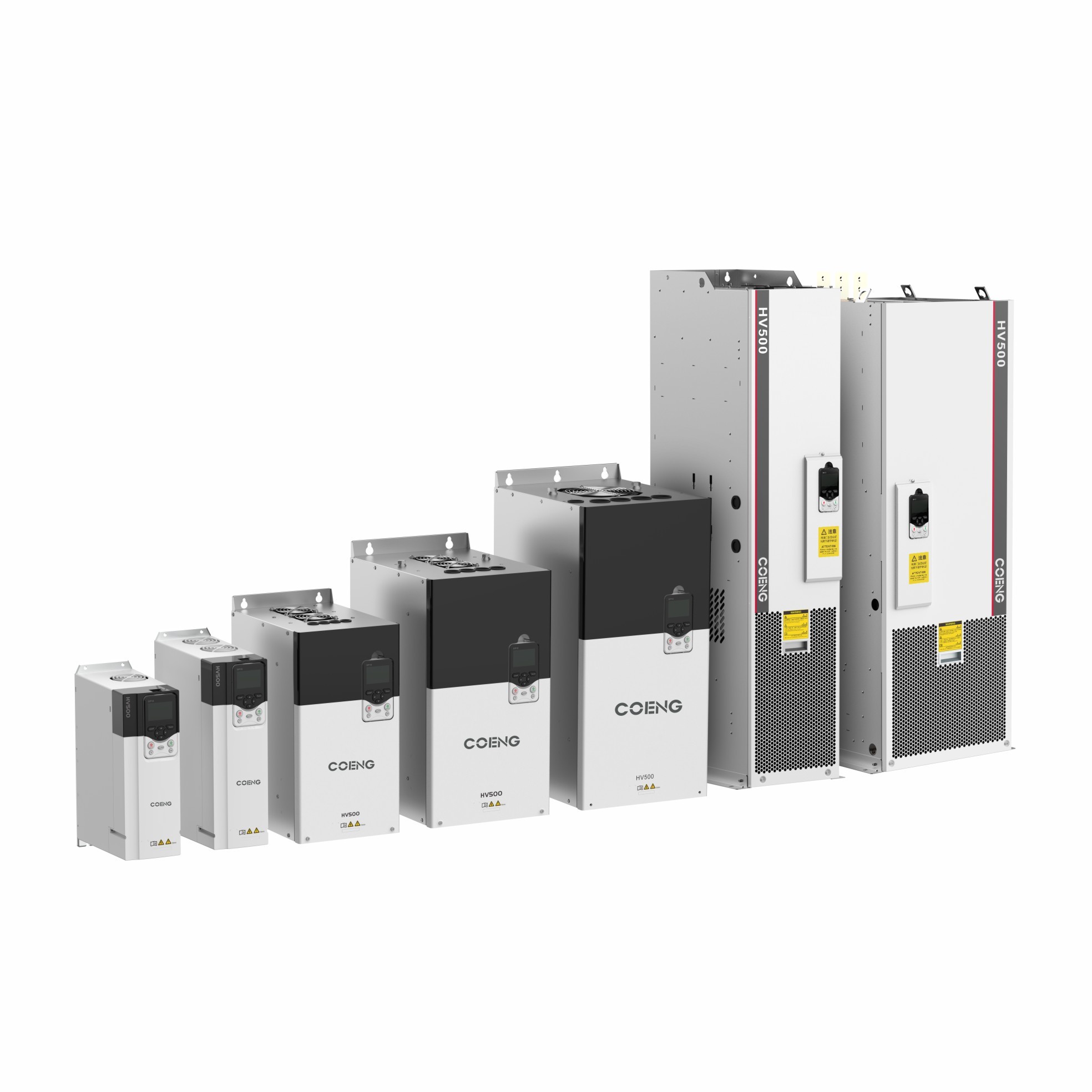

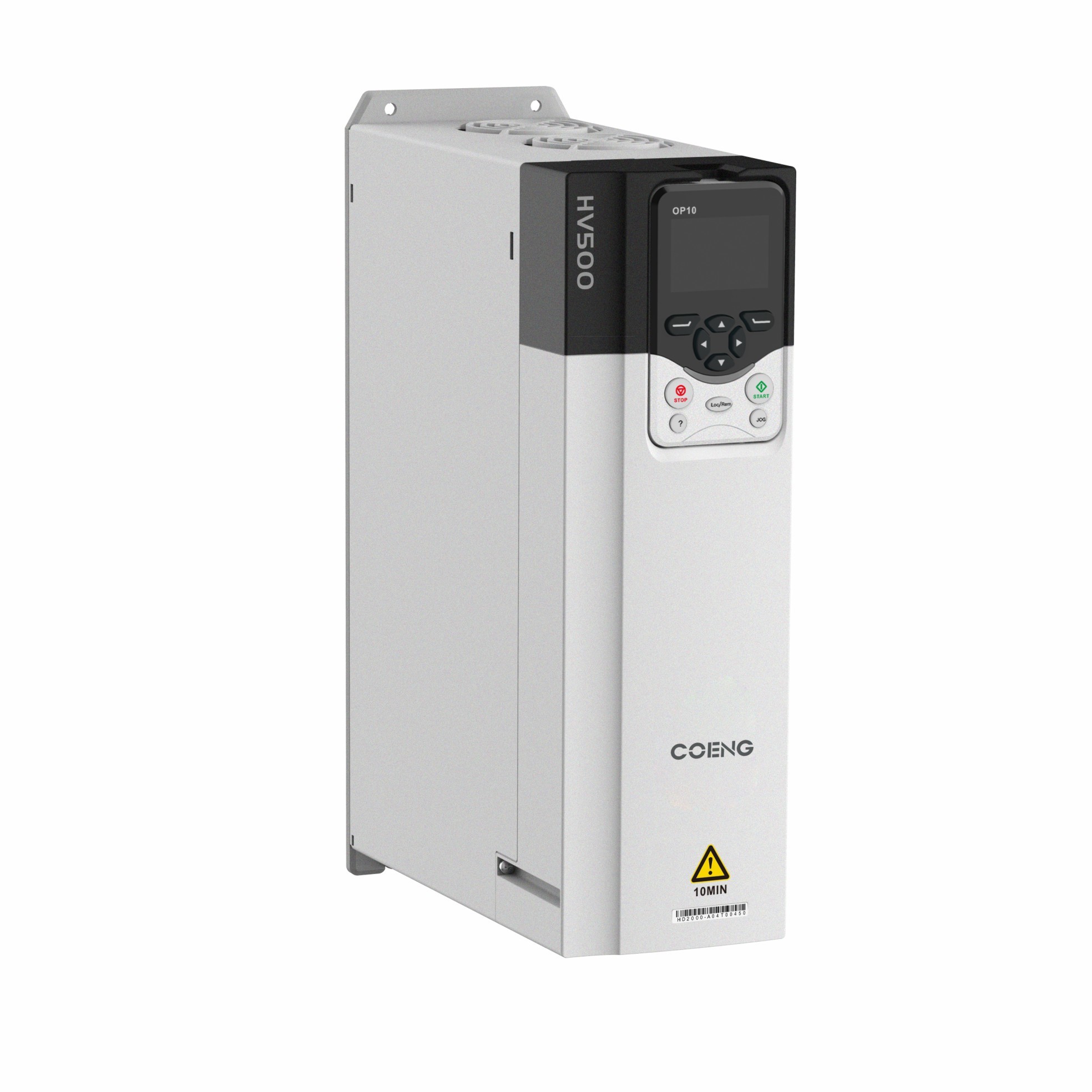

HV500 VFD μεταβλητής συχνότητας μετατροπέας μετατροπέας διανυσματικού ελέγχου
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | COENG |
| Πιστοποίηση | EC |
| Αριθμό μοντέλου | HV500 |
| Ποσότητα παραγγελίας min | 1 |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο, περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης | 10-30working ημέρες |
| Όροι πληρωμής | Λ/Κ, Τ/Τ, Western Union |
| Δυνατότητα προσφοράς | 20000SETS/YEAR |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Βαθμός προστασίας | Διάκριση IP20 | Ψύξη | εξαναγκαστική ψύξη με αέρα |
|---|---|---|---|
| Αποτελεσματικότητα | 5.5kW~22kW: ≥93%· Πάνω από 30kW: ≥95% | Τάση εισαγωγής | 200V (-15%) ~ 240V (+10%) 3Φάση, 380V (-15%) ~ 480V (+10%) 3Φάση, 500V (-15%) ~ 690V (+10%) 3Φάση |
| Συχνότητα εισόδου | 50Hz/60Hz±5% | Δυναμική τάση | 0V~Πρόταση εισόδου |
| Συχνότητα εξόδου | 0 Hz ~ 500 Hz | ||
| Επισημαίνω | Μεταβλητός αναστροφέας Drive συχνότητας,HV500 κινητήρας μεταβλητής συχνότητας,Μετατροπέας συχνοτήτων ελέγχου διανυσμάτων |
||
Περιγραφή προϊόντων
HV500 Υψηλής απόδοσης VFD μεταβλητής συχνότητας μετατροπέας μετατροπέας διανυσματικού ελέγχου
Περιγραφή του προϊόντος
Με βάση τις ανώτερες επιδόσεις ελέγχου του μηχανικού VFD HD2000, ο HV500 είναι ένα VFD υψηλών επιδόσεων με έννοιες προϊόντος universal,εύκολο στη χρήση και ανθεκτικός για μεσαίες/υψηλές βιομηχανικές και μονοκίνητες εφαρμογές.
Η HV500 χρησιμοποιείται ευρέως στη μεταλλουργία, στον εξοπλισμό ανύψωσης, στην χαρτοκομική, χημική, μεταλλευτική, κλωστοϋφαντουργική, στην παραθαλάσσια ενέργεια και στις βιομηχανίες αποθήκευσης ενέργειας.
ΠροϊόνΧαρακτηριστικά
Χαρακτηριστικό των HV500 VFD
Δυνατότητα
· Να ικανοποιεί τις μηχανικές δονήσεις 3M3 κατά τη διάρκεια της λειτουργίας φορτίου και να βελτιώνει την αντοχή του προϊόντος σε δύσκολες καταστάσεις δονήσεων όπως το αυτοκίνητο, η μεταλλουργία κλπ.
· Ανεξάρτητος σχεδιασμός αεραγωγών, χωρισμένος από ευαίσθητα εξαρτήματα και βελτίωση της προσαρμοστικότητας σε σκληρό περιβάλλον
· Ενσωματωμένο μοντέλο δυναμικής θερμοκρασίας διασταύρωσης, μοναδικό βραχυκύκλωμα και άλλη τεχνολογία προστασίας, αυξάνουν την ασφάλεια των προϊόντων
· Τρεις αντιχρωματισμοί και αυτόματη ψεκασμός, μία σανίδα και πλήρης μηχανή είναι πλήρως αυτόματη μέτρηση100% δοκιμή γήρανσης, ολοκληρωμένη προστασία της ποιότητας του προϊόντος
Χαρακτηριστικά HV500 VFD
Πολλαπλομορφία
· CE, cULus, STO Διεθνές Πρότυπο Πιστοποίησης, Συμμόρφωση με το RoHS
· Υποστήριξη Open Loop V/F, Open loop vector control (OLVC) Close loop vector control (CLVC)
· Υποστήριξη ως συγχρονιστής κινητήρα κινητήρα συγχρονισμού με μόνιμο μαγνήτη, ηλεκτρικός κινητήρας συγχρονισμού συναρπαστικών και άλλων κινητήρων ελέγχου κίνησης
· Ευρύ φάσμα τάσης εισόδου, υποστήριξη 220V (200~240V), 380V (380~480V) και 690V (500~690V)
· Υποστήριξη Profibus, CANopen, Ethercat, Profinet IO και Modbus
Πραγματότητα
· Υποστήριξη εξωτερικής ισχύος εισόδου συνεχούς ρεύματος 24V, ασφαλή και γρήγορη αποδιορθώσεις και εφαρμογή
· Ενσωματωμένες μονάδες πέδησης για εύκολη καλωδίωση και εξοικονόμηση χώρου εγκατάστασης
· Σχεδιασμός τύπου "βιβλίου", απρόσκοπτη τοποθέτηση πλάι-πλάι, εξοικονόμηση χώρου εγκατάστασης
Πίνακας οθόνης LCD, Υποστήριξη APP και λογισμικού hopeInsight, έξυπνη διασύνδεση και παρακολούθηση, λειτουργία και εντοπισμός προβλημάτων σε απευθείας σύνδεση
Εξαιρετικός έλεγχος
Ελεγχόμενος Κύριος-Δούλος
Η λειτουργία ελέγχου master-slave έχει σχεδιαστεί κυρίως για εφαρμογές πολλαπλών μηχανών και υποστηρίζει άκαμπτες και ευέλικτες συνδέσεις του ενεργοποιητή κίνησης.Ο πλοίαρχος ελέγχει την ταχύτητα και ο σκλάβος ελέγχει την ροπή.Στην ευέλικτη σύνδεση, ο αφέντης και ο σκλάβος μπορούν να ελέγχουν την ταχύτητα.
Σκλάβος μέσω μιας σειράς επικοινωνιών.
Απάντηση ροπής
Τεχνική
· Αύξηση της ροπής υπό τη λειτουργία ελέγχου ροπής, χρόνος απόκρισης ρεύματος 2ms
Συμβατό
· ρεύμα διέγερσης και ροπή ρεύματος εξαιρετικά αποσυνδεδεμένα, υψηλή ικανότητα φορτίου ευρύ φάσμα ρύθμισης ταχύτητας, εξαιρετική δυναμική απόκριση
Βασικά τεχνικά σημεία για την παρατήρηση μαγνητικής αλυσίδας και την εκτίμηση ταχύτητας
· Χρησιμοποιώντας έναν παρατηρητή μαγνητικής αλυσίδας πλήρους τάξης κλειστού κυκλώματος,η ταχύτητα του κινητήρα και η αντίσταση του στατήρα προσδιορίζονται προσαρμοστικά σύμφωνα με το εκτιμώμενο σφάλμα του ρεύματος του στατήρα και την εκτίμηση της μαγνητικής αλυσίδας του περιστροφίου
· Ακριβής παρατήρηση μαγνητικής αλυσίδας και μοντέλο εκτίμησης ταχύτητας, εγγυημένη 0,5HZ 150% υψηλή ροπή εκκίνησης σε λειτουργία ελέγχου OLVC, καθώς και λειτουργία ανοικτού δακτυλίου μηδενικής ταχύτητας
Λογισμικό ταχείας αποδιορθώσεως
Το λογισμικό διαθέτει μεγάλο αριθμό επαγγελματικών λειτουργιών εντοπισμού λάθους, όπως ρυθμίσεις παραμέτρων παρτίδας, λήψη δεδομένων λάθους και ανάλυση μορφής κύματος,με υψηλής ταχύτητας οσιλοσκόπιο και μεγάλο αριθμό λειτουργιών επεξεργασίας, το λογισμικό
υποστηρίζει σειριακή ή Ethernet επικοινωνία, έτσι ώστε το λογισμικό να μπορεί να συντηρεί τον μετατροπέα μέσω σειριακής επικοινωνίας,αλλά και μέσω της κεντρικής αίθουσας ελέγχου μέσω της συντήρησης Ethernet του μετατροπέαΤο σχήμα είναι το εξής:
Πίνακας χειρισμού
Το HIC200-OP-10-W είναι ένα έξυπνο πάνελ χειριστή που αναπτύχθηκε ανεξάρτητα για προϊόντα μεταφοράς υψηλών επιδόσεων, το οποίο είναι ενημερωτικό, φιλικό προς τους χρήστες
και εύκολο στη χρήση, και σύμφωνα με τις διαφορετικές διαμορφώσεις του πάνελ, χωρίζεται σε δύο είδη: λειτουργία Wi-Fi και χωρίς λειτουργία Wi-Fi,
που εφαρμόζονται βολικά σε συστήματα υψηλής απόδοσης, μίας μετάδοσης, πολλαπλών VFDs, μπορεί να παρακολουθεί και να ρυθμίζει το σύστημα.
Συσκευές
| Προαιρετικό | Μονάδα | Λειτουργία |
| Βάση πληκτρολογίου | HVKMB | Ανάλογα με την κατάσταση, η βάση μπορεί να τοποθετηθεί στην καθορισμένη θέση και η κίνηση μπορεί να λειτουργήσει με το πλήκτρο |
| Προσαρμοστής επικοινωνίας | HVCOM-USB | Ο δίσκος μπορεί να επιτύχει υψηλής ταχύτητας επικοινωνία με τον υπολογιστή μέσω αυτής της επιλογής |
| Επέκταση Profibus-DP | HVCOM-DP | Είναι για την επικοινωνία λεωφορείου Profibus-DP, μπορεί να εκπληρώσει την παρακολούθηση και τη διάγνωση των μετατροπών |
| ΑΠΖΚωδικός αύξησης κάρτα επέκτασης δίσκου |
HVPG-ABZ | Κάρτα επέκτασης δίσκου κώδικα, πρόσθετος δίσκος κώδικα για έξοδο σήματος ABZ, προγραμματιζόμενο έλεγχο ισχύος, συμβατή ενιαία/διπολική έξοδος του δίσκου κώδικα |
| Κάρτα επέκτασης CANopen | HVCOM-CAN | Είναι για CANopen bus επικοινωνία, μπορεί να εκπληρώσει την παρακολούθηση και διάγνωση των μετατροπών |
| Τριφογενής τάση μονάδα ανίχνευσης |
HVVMU | Ανίχνευση τριστάσης τάσης, μπορεί να χρησιμοποιηθεί για μόνιμο μαγνητικό συγχρονισμένο κινητήρα Δίκτυο μαλακής εκκίνησης, παρακολούθηση ταχύτητας και άλλες λειτουργίες |
Τεχνική προδιαγραφή
| Τεχνική προδιαγραφή | ||
| Εισαγωγή/έκδοση Δύναμη |
Εισαγωγή Uin | 200V (-15%) ~ 240V (+ 10%) 3Φάση, 380V (-15%) ~ 480V (+ 10%) 3Φάση, 500V (-15%) ~ 690V (+10%) 3Φάση |
| Συχνότητα εισόδου | 50Hz/60Hz±5% | |
| Στον βαθμό της ανισορροπίας του Uin | ≤ 3% | |
| Εξαγωγή UOut | 0V~Εισαγωγή Uin | |
| Συχνότητα εξόδου | 0 Hz ~ 500 Hz | |
| Έλεγχος Απόδοση |
Τύπος κινητήρα | Ασύγχρονη / Σύγχρονη |
| Μέθοδος ελέγχου | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Έλεγχος διανυσμάτων ανοικτού κύκλου) | |
| Πεδίο ρύθμισης ταχύτητας | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Αρχική ροπή | Διάταξη του κανονισμού (ΕΚ) αριθ. 1069/2009 | |
| Ακριβότητα ροπής | ≤ 5%, Έλεγχος φορέων | |
| Παλμός ροπής | ≤ 5%, Έλεγχος φορέων | |
| Ακριβότητα ρύθμισης ταχύτητας | OLVC 0,2%, CLVC 0,01% | |
| Απάντηση ροπής | < 5 ms, έλεγχος διανυσμάτων | |
| Δυναμική μείωση ταχύτητας | Πληροφορίες σχετικά με την παραγωγή | |
| Χρόνος επιτάχυνσης και επιβράδυνσης | 0.0s~3200.0s, 0.0min~3200.0min | |
| Ανύψωση ροπής | 00,0% έως 30,0% | |
| Υπερφόρτωση | Εφαρμογή βαρέος φορτίου 150% 1min/5min, ελαφρύ φορτίο 110% 1min/5min | |
| Σχήμα V/F | Πολλαπλές μορφές: γραμμική καμπύλη V/F, 5 είδη χαρακτηριστικής καμπύλης μείωσης ροπής (2.0 ισχύς, 1.8 ισχύς, 1.6 ισχύς, 1.4 ισχύς, 1.2 ισχύς), καθορισμένη από τον χρήστη καμπύλη VF | |
| Ακριβότητα συχνότητας εισόδου | Ψηφιακό: 0.01Hz, Αναλογικό: 0.01Hz | |
| Έλεγχος Απόδοση |
Δρόμος επιτάχυνσης και επιβράδυνσης | Καθαρή, Σ καμπύλη |
| Λειτουργία πολλαπλών σταδίων ταχύτητας | Δραστηριότητα 16 ταχυτήτων μέσω τερματικών χειρισμού | |
| Αυτόματη ρύθμιση τάσης (AVR) |
Διατήρηση της τάσης εξόδου σταθερή αυτόματα όταν η τάση του δικτύου αλλάζει εντός ορισμένου εύρους | |
| Καθορισμένο μήκος | Ρυθμισμένος και σταθερός έλεγχος μήκους | |
| Ενσωματωμένο PID | Μπορεί εύκολα να κατασκευαστεί σύστημα ελέγχου κλειστού βρόχου | |
| Λειτουργία ενσωμάτωσης | Ελεύθερο λειτουργικό μπλοκ | |
| Εισαγωγή/έκδοση Δύναμη |
Ρυθμισμένη συχνότητα | Επικοινωνία με τα τερματικά, λειτουργία πολλαπλών βημάτων ταχύτητας, σφυγμός τερματικών, επικοινωνία |
| Αναλογικά τερματικά εισόδου | ΑΙ1: 0V~10V/-10V~10V, ΑΙ2: 0V~10V/0(4) mA~20mA | |
| Ψηφιακά τερματικά εισόδου | DI1-DI6, 6 προγραμματιζόμενα τερματικά ψηφιακής εισόδου, απομόνωση οπτικοσύνδεσης, συμβατό με εισροή αποχέτευσης/πηγής | |
| Ψηφιακοί τερματικοί εισόδου/εξόδου | DIO1: έξοδος γρήγορου παλμού, κανονική είσοδος/έκδοση· DIO2: είσοδος γρήγορου παλμού, κανονική είσοδος/έκδοση | |
| Τερματικά εξόδου Anolog | 2 χορδές 0V~10V/0 (4) mA~20mA | |
| Έξοδος αναμεταδόχου | Τύπος επαφής 2Strings FormC | |
| Ανίχνευση θερμοκρασίας κινητήρα | Υποστήριξη PT100/PT1000/KTY84 | |
| Διασύνδεση STO | Δυναμικό κλεισίματος ασφαλείας ροπής SIL3/PLe | |
| Επικοινωνία | Πρωτόκολλο COM | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Περιβάλλον | Υψόμετρο | Χωρίς λειτουργία υποβάθμισης Μέσα σε υψόμετρο 2000m· 2000m· 4000m, κάθε ανύψωση 100m, υποβάθμιση 1% (Κανονικός) |
| Θερμοκρασία λειτουργίας | -25°C~+40°C (40°C~55°C Αποδράσεις) | |
| Η υγρασία | 15% έως 95%, χωρίς συμπύκνωση | |
| Δονήσεις | 3M3, IEC60721-3-3 | |
| Θέρμανση αποθήκευσης | -40°C~+70°C | |
| Τοποθεσία λειτουργίας | Εντός χώρου, χωρίς άμεση ηλιακή ακτινοβολία, χωρίς εύφλεκτα, διαβρωτικά αέρια, υγρά και αγωγικά σωματίδια | |
| Συσκευές | Κάρτα κωδικοποίησης, κάρτα επέκτασης επικοινωνίας, κάρτα ανίχνευσης τάσης | |
| Προστατευτική λειτουργία | Σύντομο κύκλωμα, υπερβολικό ρεύμα, υπερφόρτωση, υπερφόρτωση, υποφόρτωση, απώλεια φάσης, υπερεθέρμανση, εξωτερικό σφάλμα κλπ. | |
| Αποτελεσματικότητα | 5.5kW~22kW: ≥93%· Πάνω από 30kW: ≥95% | |
| Μέθοδος εγκατάστασης | Υπουργείο | |
| Στον βαθμό προστασίας | Διάκριση IP20 | |
| Ψύξη | Αναγκαστική ψύξη με αέρα | |
