Μονουλικός σχεδιασμός Δραστηριότητες μεταβλητής συχνότητας 45Hz-66Hz IP54 30MWA ((μοναδικό), 60MVA ((παράλληλο)

Μετατροπέας κινητήρα VFD Μετατροπέας μεταβλητής συχνότητας για σύστημα κίνησης υψηλής ισχύος μονο- και πολλαπλών φάσεων

Περιγραφή του προϊόντος:

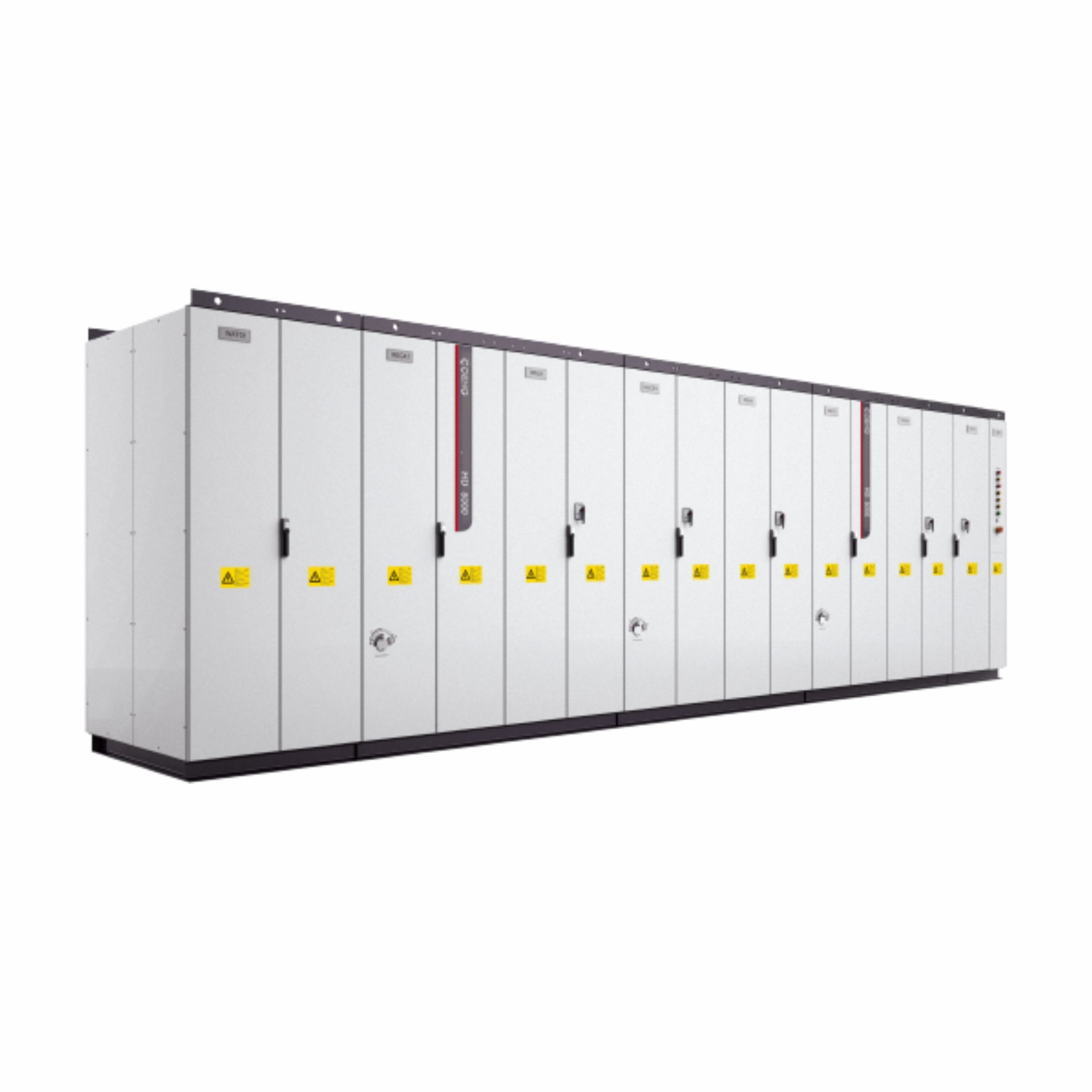

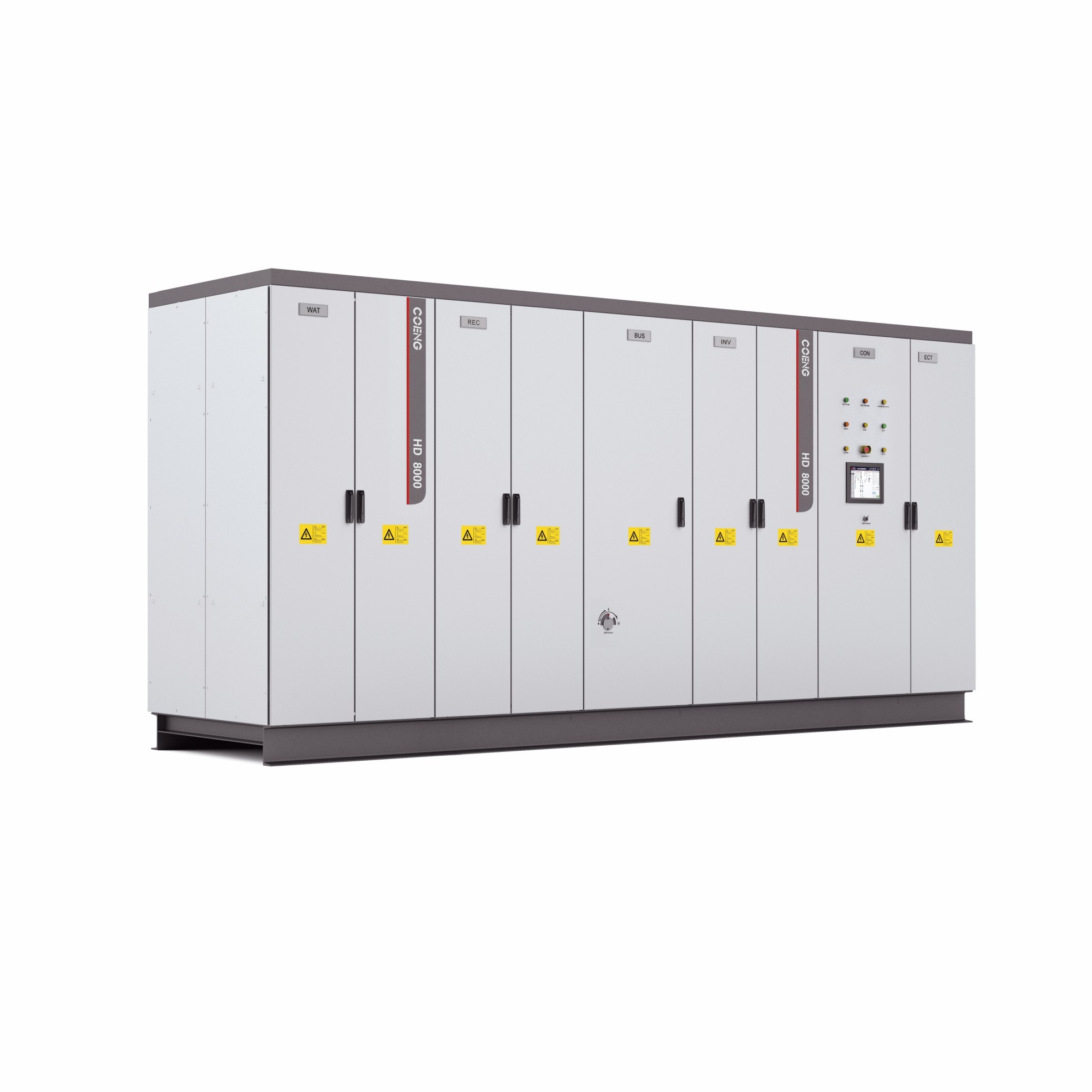

Το VFD της σειράς HD8000 είναι ένα σύστημα κίνησης υψηλής ισχύος που αποτελείται από μετατροπέα AC-DC-AC και μονάδα κίνησης κινητήρα πολυάξονων DC-AC common DC bus.Είναι ικανό να παράγει μέγιστη ισχύ 30MVA για μία μονάδα και 60MVA κατά την παράλληλη λειτουργίαΤο σύστημα έχει σχεδιαστεί με μοντελοποιημένο υλικό και λογισμικό μηχανικής, επιτρέποντάς του να λειτουργεί αποτελεσματικά σε διάφορες περίπλοκες συνθήκες.

Το VFD της σειράς HD8000 χρησιμοποιεί την τεχνολογία IGCT (Ισωλοποιημένο Διπολικό Τρανζίστορα Πύλης) και διόδους, μαζί με μέθοδο ψύξης υγρού.παρέχοντας εξαιρετική προσαρμοστικότητα στο περιβάλλονΠαρέχει λύσεις διπλής και τετραπλής διόρθωσης, επιτρέποντας ακριβή έλεγχο της ταχύτητας και της ροπής του κινητήρα.

Η δομή μετατροπέα AC-DC-AC της σειράς HD8000 VFD μετατρέπει την εισερχόμενη ισχύ εναλλασσόμενου ρεύματος σε ισχύ συνεχούς ρεύματος και στη συνέχεια την μετατρέπει πίσω σε ισχύ εναλλασσόμενου ρεύματος για τον κινητήρα.Ο μετατροπέας AC-DC μετατρέπει την ισχύ του δικτύου AC σε ισχύ DCΗ διαμόρφωση αυτή επιτρέπει τον ακριβή έλεγχο των παραμέτρων του κινητήρα.

Ο αρθρωτός σχεδιασμός των VFD της σειράς HD8000 παρέχει ευελιξία και επεκτασιμότητα, επιτρέποντας στους χρήστες να επιλέγουν διαφορετικές ενότητες με βάση τις ειδικές τους απαιτήσεις.Το λογισμικό μηχανικής προσφέρει εκτεταμένες ρυθμίσεις παραμέτρων και λειτουργίες αποδιορθώσεως, απλοποιώντας τη ρύθμιση και τη λειτουργία του συστήματος.

Συνοπτικά, το VFD της σειράς HD8000 είναι ένα ισχυρό σύστημα κίνησης υψηλής ισχύος κατάλληλο για ένα ευρύ φάσμα εφαρμογών.παρέχει αξιόπιστες δυνατότητες κίνησης και ελέγχου για την κάλυψη των απαιτήσεων περίπλοκων συνθηκών λειτουργίαςΜε τα προηγμένα χαρακτηριστικά του και το μοντελοποιημένο σχεδιασμό του, προσφέρει αποτελεσματική απόδοση, προσαρμοστικότητα στο περιβάλλον και υψηλή αξιοπιστία.

Ειδικότητα του μετατροπέα μεταβλητής συχνότητας κινητήρα VFD:

• Χαρακτηριστικά: Το VFD της σειράς HD8000 διαθέτει τα ακόλουθα χαρακτηριστικά: μπορεί να οδηγεί έναν ή περισσότερους άξονες, διαθέτει προστασία IP54 και προσφέρει λειτουργία τόσο σε δύο όσο και σε τέσσερα τετράγωνα.
• Σχεδιασμός: Το VFD ενσωματώνει μια αρθρωτή σχεδίαση, επιτρέποντας ευελιξία και επεκτασιμότητα στη διαμόρφωση του συστήματος.
• Διορθώσεις: Χρησιμοποιεί διάφορες μεθόδους διορθώσεων, συμπεριλαμβανομένης της βασικής διόρθωσης πολλαπλών παλμών, της έξυπνης διόρθωσης και της διόρθωσης PWM (Pulse Width Modulation).
• Δυνατότητα τάσης: Το VFD υποστηρίζει διαφορετικές ονομαστικές τάσεις, συμπεριλαμβανομένων των 1900V/3000V (3300V), 6000V (6600V) και 10000V.
• Μέγιστη ισχύς: Το VFD μπορεί να παράγει μέγιστη ισχύ εξόδου 30MVA για μία μονάδα και 60MVA όταν λειτουργεί παράλληλα.
• Συμβατόι κινητήρες: Το VFD είναι συμβατό με διάφορους τύπους κινητήρων, συμπεριλαμβανομένων των ασυγχρόνων κινητήρων επαγωγής, των συγχρονισμένων κινητήρων μόνιμου μαγνήτη και των ηλεκτρικά διεγερμένων συγχρονισμένων κινητήρων.
• Μέθοδος ελέγχου: Προσφέρει πολλαπλές μεθόδους ελέγχου, όπως έλεγχο V / F (Voltage-to-Frequency), έλεγχο διανυσματικού κλειστού βρόχου με ανατροφοδότηση αισθητήρα και έλεγχο διανυσματικού ανοιχτού βρόχου χωρίς ανατροφοδότηση αισθητήρα.
• Ψύξη: Το VFD χρησιμοποιεί σύστημα ψύξης με νερό για τη διατήρηση βέλτιστων θερμοκρασιών λειτουργίας και τη διασφάλιση αποτελεσματικής διάσπασης θερμότητας.

Τεχνικές παραμέτρους μετατροπέα μεταβλητής συχνότητας κινητήρα VFD:

Εφαρμογές μετατροπέα μεταβλητής συχνότητας κινητήρα VFD:

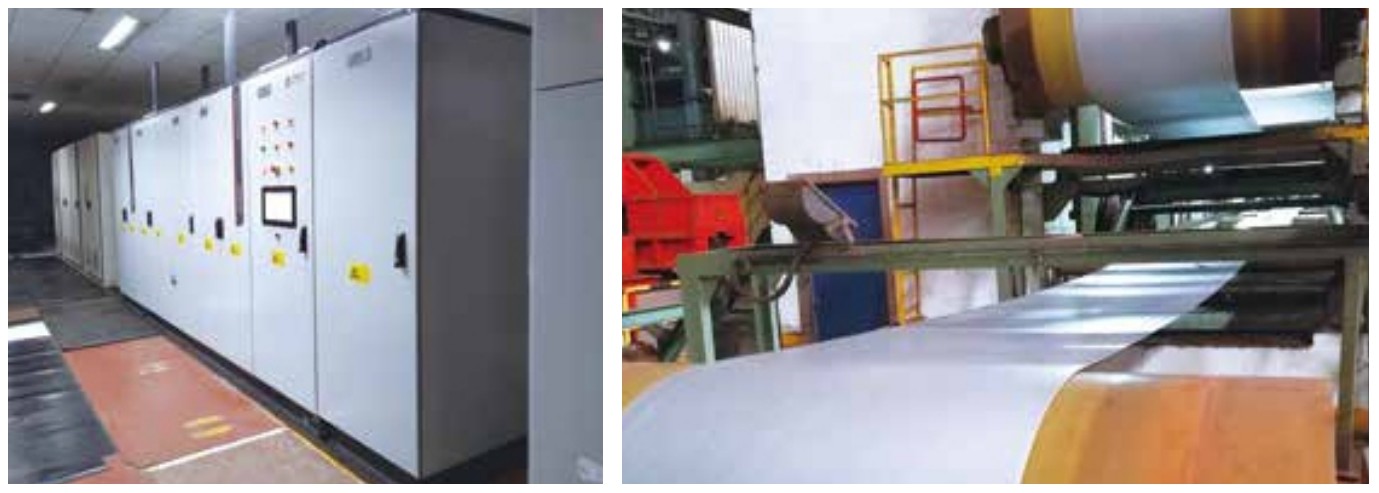

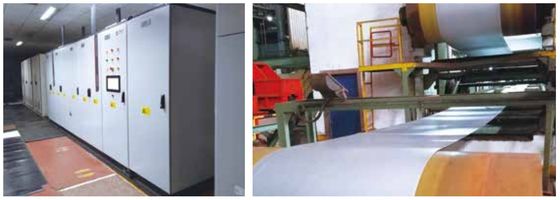

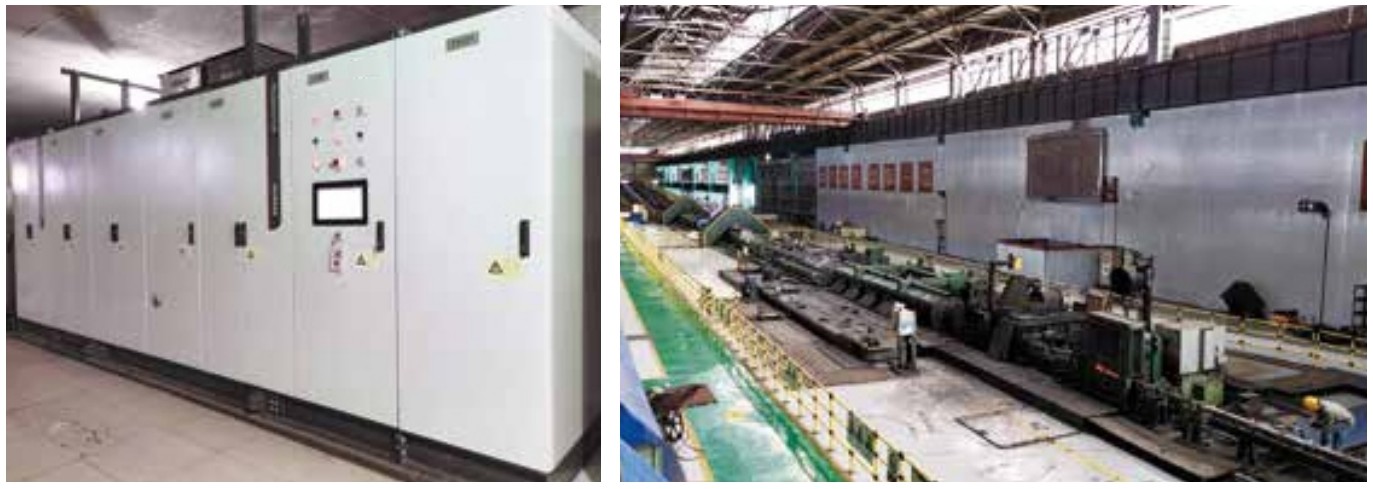

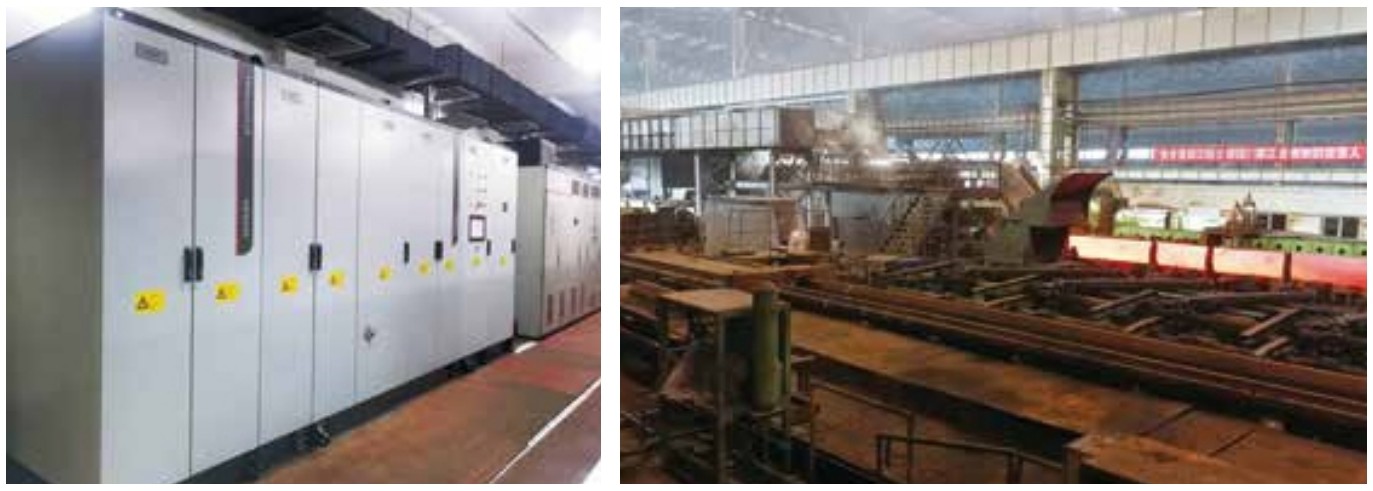

• Μεταλλουργική μηχανική: Το VFD της σειράς HD8000 έχει εφαρμογές σε μεταλλουργικές διαδικασίες,παροχή αποτελεσματικών λύσεων ελέγχου και κίνησης για διάφορους εξοπλισμούς που χρησιμοποιούνται στη μεταλλουργική βιομηχανία.

Μεταφορά πετρελαίου και φυσικού αερίου: Το VFD χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την οδήγηση αντλιών, συμπιεστών και άλλων εξοπλισμού που εμπλέκονται στη μεταφορά πετρελαίου και φυσικού αερίου.

• Πλατφόρμα δοκιμών: Το VFD χρησιμοποιείται σε πλατφόρμες δοκιμών όπου απαιτούνται ακριβείς δυνατότητες ελέγχου και κίνησης για τον εξοπλισμό δοκιμών και ανάλυσης.

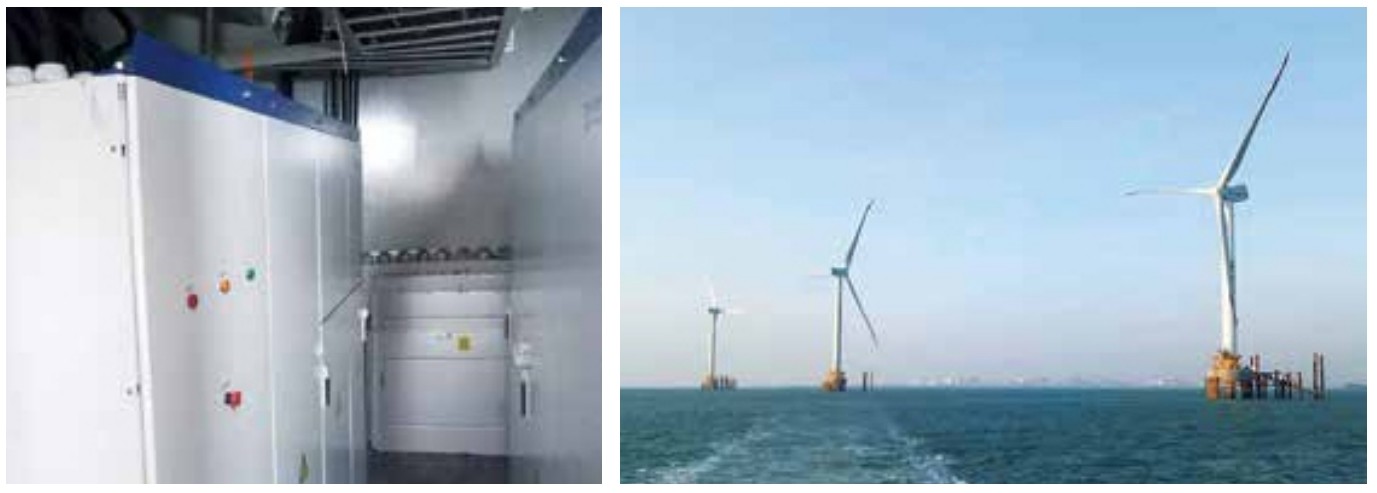

• Ανανεώσιμες πηγές ενέργειας: Το VFD διαδραματίζει κρίσιμο ρόλο στα συστήματα ανανεώσιμης ενέργειας, επιτρέποντας τον αποτελεσματικό έλεγχο και τη μετατροπή ενέργειας από ανανεώσιμες πηγές όπως ανεμογεννήτριες και ηλιακά πάνελ.
• Σιδηροδρομικές μεταφορές: Το VFD χρησιμοποιείται σε συστήματα σιδηροδρομικών μεταφορών για τον έλεγχο και την οδήγηση ηλεκτρικών μηχανών και άλλων σιδηροδρομικών οχημάτων, εξασφαλίζοντας την αξιόπιστη και αποτελεσματική λειτουργία.
• Ορυχεία και ανύψωση: Το VFD βρίσκει εφαρμογές στις εργασίες εξόρυξης και ανύψωσης, παρέχοντας ακριβείς λύσεις ελέγχου και κίνησης για εξοπλισμό όπως ανελκυστήρες, μεταφορείς και μηχανήματα εξόρυξης.
• Θαλάσσιος εξοπλισμός: Το VFD χρησιμοποιείται σε θαλάσσιες εφαρμογές για τον έλεγχο και την οδήγηση διαφόρων εξοπλισμών επί πλοίων και πλοίων, εξασφαλίζοντας βέλτιστες επιδόσεις και ενεργειακή απόδοση.
• ΥΦΑ (ΥΦΑ): Το VFD χρησιμοποιείται στην επεξεργασία και τη μεταφορά ΥΦΑ, παρέχοντας αξιόπιστες λύσεις ελέγχου και κίνησης για αντλίες, συμπιεστές,και άλλων εξοπλισμού που εμπλέκονται στην αλυσίδα εφοδιασμού ΥΦΑ.
• Πηγή ενέργειας: Το VFD χρησιμεύει ως κρίσιμο συστατικό στα συστήματα παραγωγής ενέργειας, παρέχοντας δυνατότητες ελέγχου και κίνησης για γεννήτριες και άλλο εξοπλισμό παραγωγής ενέργειας.

Υποστήριξη και υπηρεσίες μετατροπέα μεταβλητής συχνότητας κινητήρα VFD:

Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος μετατροπέα μεταβλητής συχνότητας περιλαμβάνουν:

• Εγκατάσταση, ρύθμιση και υποστήριξη εκκίνησης: Παρέχουμε ολοκληρωμένη υποστήριξη στην εγκατάσταση, τη ρύθμιση και την εκκίνηση των προϊόντων μας, εξασφαλίζοντας μια ομαλή και αποτελεσματική διαδικασία εγκατάστασης.
• Εξυγίανση προβλημάτων και διάγνωση προβλημάτων: Η ομάδα μας είναι εξοπλισμένη για την αντιμετώπιση προβλημάτων και τη διάγνωση τυχόν προβλημάτων που ενδέχεται να προκύψουν, εξασφαλίζοντας την ταχεία επίλυση και ελαχιστοποιώντας τον χρόνο διακοπής.
• Υπηρεσίες επισκευής και συντήρησης: Προσφέρουμε αξιόπιστες υπηρεσίες επισκευής και συντήρησης για να διατηρούμε τον εξοπλισμό σας σε βέλτιστη κατάσταση, μεγιστοποιώντας τη διάρκεια ζωής και την απόδοσή του.
• Ενημερώσεις και αναβαθμίσεις λογισμικού: παρέχουμε τακτικές ενημερώσεις και αναβαθμίσεις λογισμικού για τη βελτίωση της λειτουργικότητας και της απόδοσης των προϊόντων μας,διασφάλιση της πρόσβασης στα τελευταία χαρακτηριστικά και βελτιώσεις.
• Τεχνική κατάρτιση και υποστήριξη: Προσφέρουμε προγράμματα τεχνικής κατάρτισης για να εξοπλίσουμε την ομάδα σας με τις απαραίτητες δεξιότητες και γνώσεις για την αποτελεσματική λειτουργία και συντήρηση των προϊόντων μας.Η ομάδα υποστήριξής μας είναι επίσης διαθέσιμη για να παρέχει συνεχή βοήθεια και καθοδήγηση.
• 24/7 Εξυπηρέτηση Πελατών: Η εξειδικευμένη ομάδα εξυπηρέτησης πελατών μας είναι διαθέσιμη 24/7 για να απαντήσει σε οποιαδήποτε ερώτηση, να παρέχει βοήθεια και να διασφαλίσει ότι οι ανάγκες σας ικανοποιούνται άμεσα,προσφέροντας γαλήνη του νου και συνεχή υποστήριξη.

Μελλοντικές τάσεις στις μονάδες μεταβλητής συχνότητας (VFD)

Το μέλλον των κινητήρων μεταβλητής συχνότητας (VFD) διαμορφώνεται από τις τεχνολογικές εξελίξεις και την αυξανόμενη ζήτηση για ενεργειακή απόδοση και αυτοματοποίηση σε διάφορες βιομηχανίες.Ακολουθούν ορισμένες βασικές τάσεις που αναμένεται να επηρεάσουν την αγορά VFD:

1Ενσωμάτωση με IoT και έξυπνες τεχνολογίες

• Έξυπνη παρακολούθηση: Τα VFD θα ενσωματώνουν όλο και περισσότερο δυνατότητες του Διαδικτύου των Πραγμάτων (IoT), επιτρέποντας την απομακρυσμένη παρακολούθηση και έλεγχο, την προβλεπτική συντήρηση και την ανάλυση των επιδόσεων σε πραγματικό χρόνο.
• Ανάλυση δεδομένων: Η βελτιωμένη ανάλυση δεδομένων θα επιτρέψει την καλύτερη λήψη αποφάσεων και τη βελτίωση της αποτελεσματικότητας με την ανάλυση της κινητικής απόδοσης και των λειτουργικών προτύπων.

2Ενέργεια και βιωσιμότητα

• Ενισχυμένη εξοικονόμηση ενέργειας: Τα μελλοντικά VFD θα επικεντρωθούν στη μεγιστοποίηση της ενεργειακής απόδοσης, βοηθώντας τις βιομηχανίες να μειώσουν το αποτύπωμα άνθρακα τους και να συμμορφωθούν με αυστηρότερους περιβαλλοντικούς κανονισμούς.
• Ενσωμάτωση με ανανεώσιμες πηγές ενέργειας: Τα VFD θα διαδραματίσουν καθοριστικό ρόλο στην ενσωμάτωση ανανεώσιμων πηγών ενέργειας, όπως η αιολική και η ηλιακή ενέργεια, στα υφιστάμενα συστήματα ηλεκτρικής ενέργειας.

3Προηγμένες τεχνολογίες ελέγχου

• Βελτιωμένοι αλγόριθμοι: Η ανάπτυξη προηγμένων αλγορίθμων ελέγχου θα βελτιώσει τις επιδόσεις των VFD, παρέχοντας πιο ομαλή λειτουργία και καλύτερο έλεγχο ροπής, ειδικά σε εφαρμογές που απαιτούν ακρίβεια.
• Συστήματα πολλαπλών κινητήρων: Τα μελλοντικά συστήματα ενδέχεται να ενσωματώσουν διαμορφώσεις πολλαπλών κινητήρων, επιτρέποντας συντονισμένο έλεγχο πολλαπλών κινητήρων για πολύπλοκες εφαρμογές.

4. Συμπληρωματικά και μονωτά σχέδια

• Λύσεις για εξοικονόμηση χώρου: Καθώς οι βιομηχανίες επιδιώκουν να βελτιστοποιήσουν τον χώρο, τα VFD θα τείνουν προς πιο συμπαγή και ενοποιημένα σχέδια που μπορούν εύκολα να ενσωματωθούν σε υπάρχοντα συστήματα χωρίς να απαιτούν σημαντικές τροποποιήσεις.
• Συστήματα Plug-and-Play: Τα μελλοντικά VFD ενδέχεται να διαθέτουν δυνατότητες plug-and-play, απλοποιώντας την εγκατάσταση και μειώνοντας τον χρόνο στάσης λειτουργίας.

5Ενισχυμένα πρωτόκολλα συνδεσιμότητας και επικοινωνίας

• Βιομηχανία 4.0 συμβατότητα: Τα VFD θα υποστηρίζουν όλο και περισσότερο προηγμένα πρωτόκολλα επικοινωνίας (όπως το Ethernet/IP, το Profinet και το Modbus) για την απρόσκοπτη ενσωμάτωση σε περιβάλλοντα Βιομηχανίας 4.0.
• Διαλειτουργικότητα: Η βελτιωμένη διαλειτουργικότητα με άλλες συσκευές και συστήματα θα βελτιώσει τη συνολική αυτοματοποίηση και τον έλεγχο σε βιομηχανικά περιβάλλοντα.

6- Αυξημένη εστίαση στην ασφάλεια και την αξιοπιστία

• Χαρακτηριστικά ασφαλείας: Τα μελλοντικά VFD θα ενσωματώσουν περισσότερα χαρακτηριστικά ασφαλείας, όπως ενσωματωμένες λειτουργίες ασφαλείας (όπως Safe Torque Off) για να πληρούν αυστηρά πρότυπα ασφαλείας σε βιομηχανικά περιβάλλοντα.
• Βελτιώσεις αξιοπιστίας: Η βελτίωση του σχεδιασμού και των υλικών θα αυξήσει την αξιοπιστία και τη μακροζωία των VFD, μειώνοντας το κόστος συντήρησης και τον χρόνο στάσης λειτουργίας.

7Προσαρμογή και κλιμακωτότητα

• Προσαρμοσμένες λύσεις: Θα υπάρξει αυξανόμενη ζήτηση για προσαρμοσμένες λύσεις VFD για την κάλυψη ειδικών αναγκών της βιομηχανίας, επιτρέποντας μεγαλύτερη ευελιξία στις εφαρμογές.
• Επεκτάσιμα συστήματα: Καθώς οι επιχειρήσεις επεκτείνονται, η ικανότητα εύκολης κλιμακώσεως των συστημάτων VFD θα γίνει όλο και πιο σημαντική, επιτρέποντας στις επιχειρήσεις να προσαρμόζονται στις μεταβαλλόμενες απαιτήσεις παραγωγής.

Συμπεράσματα

Το μέλλον των VFD είναι έτοιμο για σημαντικές εξελίξεις που οδηγούνται από την τεχνολογία, την ανάγκη ενεργειακής απόδοσης και την ενσωμάτωση έξυπνων συστημάτων.οι βιομηχανίες μπορούν να βελτιώσουν την επιχειρησιακή τους αποτελεσματικότητα, να μειώσουν το κόστος και να συμβάλουν σε ένα πιο βιώσιμο μέλλον.
