Μονόφασμα VFD Inverter μεταβλητής συχνότητας με Modbus RTU επικοινωνιακή διεπαφή και προστασία από υγρασία

HV610 Crane Specific VFD Frequency Converter Drive μεταβλητής συχνότητας για γερανό

Περιγραφή προϊόντος
Ο μετατροπέας συχνότητας της σειράς HV610 είναι ένας ειδικός μετατροπέας συχνότητας που αναπτύχθηκε για τη βιομηχανία ανύψωσης. Προκειμένου να καλύψουμε καλύτερα τις ανάγκες εφαρμογής των πελατών στη βιομηχανία ανύψωσης, τα προϊόντα μας βασίζονται στην προοπτική των εφαρμογών ανύψωσης και ενσωματώνουν αντιολισθητικό έλεγχο και προστασία κατά της χαλάρωσης. , προστασία γάντζου ολίσθησης, έλεγχος πέδησης, όριο επιβράδυνσης, φορτίο και ταχύτητα, μακροπαράμετροι και άλλες ειδικές λειτουργίες ενσωματώνονται σε ένα, διασφαλίζοντας πλήρως την αξιόπιστη, αποτελεσματική, ασφαλή και σταθερή λειτουργία του ανυψωτικού εξοπλισμού.

Οι μετατροπείς συχνότητας της σειράς HV610 μπορούν να χρησιμοποιηθούν ευρέως σε γερανούς, γερανούς χύτευσης, χαλύβδινους γερανούς, ηλεκτρικούς ανυψωτήρες, μηχανές αρπαγής, γενικούς γερανούς, γερανούς λιμένων, γερανούς γέφυρας, πυργογερανούς, μηχανήματα εξόρυξης, εξέδρες γεώτρησης πετρελαίου και άλλους τύπους ανύψωσης φορτίων.

Χαρακτηριστικά προϊόντος
Χαρακτηριστικά εξειδίκευσης
Αντιολισθητικός έλεγχος
· Ελέγξτε τη γωνία περιστροφής του διανομέα ελέγχοντας την ταχύτητα λειτουργίας του, καταστέλλοντας έτσι την αιώρηση του διανομέα και επιτυγχάνοντας ομαλό έλεγχο και αποτελεσματική λειτουργία.
Φορτίο και ταχύτητα
· Προσαρμόστε την ταχύτητα λειτουργίας του εξοπλισμού σε πραγματικό χρόνο σύμφωνα με τις τρέχουσες αλλαγές φορτίου, λαμβάνοντας υπόψη την απόδοση και την ασφάλεια, έτσι ώστε ο εξοπλισμός να μπορεί να λειτουργεί στην καλύτερη κατάσταση λειτουργίας
Προστασία γάντζου ολίσθησης
· Το γάντζο ολίσθησης ανιχνεύεται κατά τη διαδικασία πέδησης και το γάντζο ολίσθησης προστατεύεται ελέγχοντας την έξοδο του κινητήρα ώστε να αιωρείται για την αποφυγή ατυχημάτων.
Όριο επιβράδυνσης
· Η απλή τοποθέτηση επιτυγχάνεται μέσω της συνεργασίας ορίου επιβράδυνσης και ορίου στάσης, έτσι ώστε το αντικείμενο ελέγχου να σταματά στην προκαθορισμένη ασφαλή περιοχή
Προστασία σχοινιού κατά της χαλάρωσης
· Όταν ανεβαίνει, τρέχει με σταθερή ταχύτητα και ανιχνεύει αν αναφέρεται το βαρύ αντικείμενο. Ανιχνεύει εάν αναφέρεται το βαρύ αντικείμενο και στη συνέχεια επιταχύνει αργά για να ανέβει σταθερά.
Μοχλός λειτουργίας ανίχνευση μηδενικής επιστροφής
· Κατά την ενεργοποίηση, οι πληροφορίες κατάστασης του μοχλού λειτουργίας μπορούν να κριθούν για να επιλέξετε εάν θα αποδεχτείτε την εντολή λειτουργίας για να αποφύγετε τον κίνδυνο που προκαλείται από την αρχική στιγμιαία λειτουργία μετά την ενεργοποίηση.
Μακρο παράμετροι
· Ο αντίστοιχος μηχανισμός ανύψωσης μπορεί να επιλεγεί σύμφωνα με την τιμή ρύθμισης μακροεντολής παραμέτρου ανύψωσης, όπως 0: μηχανισμός ανύψωσης, 1: μηχανισμός μετάφρασης
Έλεγχος φρένων
· Όταν ο μετατροπέας ξεκινά και σταματά, το φρένο ελέγχεται ανιχνεύοντας τη συχνότητα και το ρεύμα για να αποφευχθεί η κύλιση, βελτιώνοντας έτσι την απόδοση, την ασφάλεια και τη σταθερότητα του συστήματος.

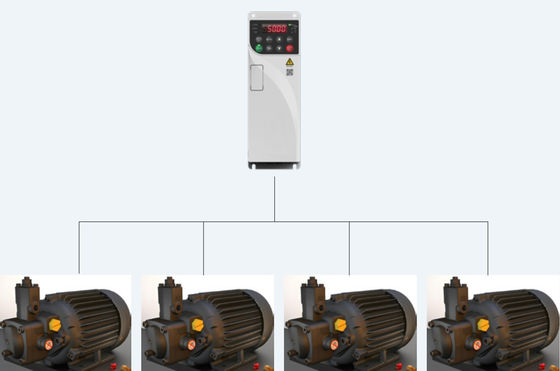

Εναλλαγή πολλαπλών μοτέρ
· Υποστηρίζει εσωτερικά 4 σετ παραμέτρων κινητήρα και μπορεί να οδηγήσει 4 διαφορετικούς κινητήρες μέσω εναλλαγής εντολών

Υψηλή αξιοπιστία
Καινοτόμος σχεδιασμός ανεξάρτητου αεραγωγού
· Ολόκληρο το μηχάνημα έχει ανεξάρτητο σχεδιασμό αεραγωγού και τα ευαίσθητα εξαρτήματα είναι απομονωμένα από τον αεραγωγό, γεγονός που βελτιώνει σημαντικά την προσαρμοστικότητα του προϊόντος στο περιβάλλον.
· Αποτρέψτε αποτελεσματικά την είσοδο σκόνης και ακαθαρσιών στο εσωτερικό του μετατροπέα και αποφύγετε βλάβες που προκαλούνται από ηλεκτρικά βραχυκυκλώματα, ζημιές εξαρτημάτων κ.λπ.
Έννοιες θερμικού σχεδιασμού και επαγγελματική ανάλυση θερμικής προσομοίωσης
· Υιοθετήστε αποτελεσματικό και ακριβές λογισμικό πλατφόρμας θερμικής προσομοίωσης για να εξασφαλίσετε τη θερμική αξιοπιστία ολόκληρου του μηχανήματος
· Οι προηγμένες τεχνολογίες και συσκευές θερμικής δοκιμής και επαλήθευσης δοκιμάζουν αποτελεσματικά τα θεωρητικά αποτελέσματα του θερμικού σχεδιασμού
Αυστηρή δοκιμή αύξησης θερμοκρασίας ολόκληρου του μηχανήματος
· Αυστηρές διαδικασίες ελέγχου πλήρους φορτίου και υπερφόρτωσης, καθώς και αυστηρά πρότυπα αποδοχής αύξησης θερμοκρασίας για βασικά εξαρτήματα, ώστε να ανταποκρίνεται στη μακροπρόθεσμη αξιόπιστη λειτουργία υπό ακραίες συνθήκες φορτίου
· Όλα τα προϊόντα υφίστανται γήρανση με φορτίο υψηλής θερμοκρασίας πριν φύγουν από το εργοστάσιο, αποτρέποντας αποτελεσματικά τις διάσπαρτες αστοχίες των συσκευών παρακολούθησης και διασφαλίζοντας την ποιότητα του προϊόντος πριν φύγουν από το εργοστάσιο.
Αυτόματη διαδικασία ψεκασμού αντίστοιχης βαφής
· Χρησιμοποιώντας τη διαδικασία αυτόματου ψεκασμού της σύμμορφης αντιβαφής, μπορούν να σχεδιαστούν διαφορετικές στρατηγικές ψεκασμού σύμφωνα με διαφορετικές πλακέτες κυκλωμάτων, διασφαλίζοντας αποτελεσματικά την ομοιομορφία του ψεκασμού της πλακέτας κυκλώματος και τη συνοχή των παρτίδων προϊόντων

Υψηλή προσαρμοστικότητα
Σχεδιασμός ευρείας περιοχής τάσης
· Ονομαστική τάση: τριφασική 380V~480V
· Συχνότητα ισχύος εισόδου: (50Hz/60Hz) ±5%
· Επιτρεπόμενο εύρος διακύμανσης τάσης: -15%Vac～+10%Vac
Μικρές εξωτερικές παρεμβολές
· Το ενσωματωμένο φίλτρο C3 μπορεί να καταστείλει αποτελεσματικά τις αρμονικές υψηλής συχνότητας που παράγονται από τον μετατροπέα κατά τη λειτουργία, ικανοποιώντας τις απαιτήσεις τουΠρότυπο Ευρωπαϊκής Ένωσης EN61800-3
· Ο απλός και φιλικός πρωτοποριακός σχεδιασμός EMC μπορεί να μειώσει αποτελεσματικά το ρεύμα διαρροής γείωσης
δομικός σχεδιασμός
· Σχεδιασμός τύπου βιβλίου, μειώνοντας την ένταση κατά 40% περίπου σε σύγκριση με τα παραδοσιακά μοντέλα
· Μπορεί να πραγματοποιήσει δίπλα-δίπλα εγκατάσταση ολόκληρου του μηχανήματος

Εξαιρετική απόδοση
Ολοκληρωμένη τεχνολογία κίνησης κινητήρα
· Υποστήριξη ελέγχου μετάδοσης κίνησης τριφασικών ασύγχρονων κινητήρων και σύγχρονων κινητήρων μόνιμου μαγνήτη
· Υποστήριξη ελέγχου V/F, διάνυσμα ανοιχτού βρόχου, διανυσματικό έλεγχο κλειστού βρόχου
·Υποστήριξη ελέγχου ταχύτητας και λειτουργίας ροπής
·Υποστήριξη λειτουργίας παρακολούθησης ταχύτητας, μικρότερο ρεύμα κρούσης
Ακριβής λειτουργία αυτοεκμάθησης κινητήρα
· Μπορεί να εκτελέσει με ακρίβεια αυτοεκμάθηση παραμέτρων κινητήρα, να διευκολύνει τη λειτουργία και τον εντοπισμό σφαλμάτων και να βελτιώσει την ακρίβεια ελέγχου και την ταχύτητα απόκρισης.
· Ολοκληρωμένες και πλούσιες λειτουργίες αυτομάθησης, συμπεριλαμβανομένης μιας ποικιλίας κινητικών λειτουργιών αυτομάθησης (δυναμική, στατική, στατική + δυναμική)
Δυναμική αυτοεκμάθηση: η αυτοεκμάθηση φορτίου πρέπει να αποσυνδεθεί, κατάλληλη για περιπτώσεις με υψηλές απαιτήσεις ακρίβειας ελέγχου.
Στατική αυτοεκμάθηση: Είναι κατάλληλο για καταστάσεις όπου ο κινητήρας δεν μπορεί να διαχωριστεί από το φορτίο για να αποφευχθεί η δυναμική αυτοεκμάθηση μετά την εγκατάσταση του εξοπλισμού.
Πλήρεις λειτουργίες ελέγχου κινητήρα
· Λειτουργία ελέγχου V/F
· Λειτουργία ελέγχου Open Loop Vector (OLVC).
· Λειτουργία ελέγχου διανυσματικού κλειστού βρόχου (CLVC).
Μεγάλη ροπή εκκίνησης
· Διάνυσμα ανοιχτού βρόχου (OLVC): 0,5Hz/150%
· Διάνυσμα κλειστού βρόχου (CLVC): 0Hz/200%
Υψηλή ικανότητα υπερφόρτωσης
· Χωρητικότητα υπερφόρτωσης: 150% ονομαστικό ρεύμα για 60s, 180% ονομαστικό ρεύμα για 10s

Βολικός σχεδιασμός

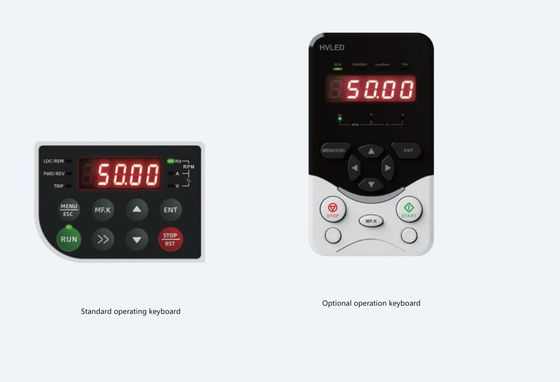

Πληκτρολόγιο λειτουργίας
· Τα τυπικά μηχανήματα 110 kW και κάτω αποστέλλονται με ενσωματωμένο πληκτρολόγιο LED και δεν υποστηρίζουν εξωτερική καλωδίωση. Τα τυπικά μηχανήματα 132 kW και άνω αποστέλλονται με ενσωματωμένο πληκτρολόγιο LED που υποστηρίζει εξωτερική καλωδίωση.
· Η εξωτερική είσοδος πληκτρολογίου 110 kW και κάτω μπορεί να εξοπλιστεί με ανεξάρτητο πληκτρολόγιο LED
· Το πληκτρολόγιο λειτουργίας έχει λειτουργίες όπως παραμέτρους εντοπισμού σφαλμάτων, παρακολούθηση της κατάστασης λειτουργίας, έλεγχος έναρξης και διακοπής λειτουργίας και παραμέτρων αντιγραφής.
Διάφορες εκτεταμένες λειτουργίες
· Η προαιρετική κάρτα επικοινωνίας επέκτασης υποστηρίζει Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP και άλλες επικοινωνίες διαύλου (υποδοχή κάρτας επέκτασης SLOT1)
· Προαιρετική υποστήριξη για μια ποικιλία καρτών διεπαφής πινακίδας κωδικών (υποδοχή κάρτας επέκτασης SLOT2)
· Προαιρετική υποστήριξη για κάρτα επέκτασης τερματικού I/O (υποδοχή κάρτας επέκτασης SLOT1, ανατρέξτε στην περιγραφή τερματικού "Προαιρετικά αξεσουάρ" για λεπτομέρειες)
Σημείωση: Η προαιρετική κάρτα επέκτασης τερματικού I/O και η κάρτα επέκτασης επικοινωνίας βρίσκονται στην ίδια υποδοχή κάρτας επέκτασης και δεν μπορούν να εγκατασταθούν και να χρησιμοποιηθούν ταυτόχρονα.
Υποστήριξη διαφόρων λειτουργιών εφαρμογών
· Όταν ο μετατροπέας συχνότητας ξεκινά και σταματά, το φρένο συγκράτησης του κινητήρα μπορεί να ελεγχθεί
· Λειτουργία ελέγχου πολλαπλών ταχυτήτων, πραγματοποιώντας λειτουργία 16 ταχυτήτων μέσω τερματικών ελέγχου
· Μηδενική λειτουργία σερβομηχανισμού, ο κινητήρας μπορεί να επιτύχει κλείδωμα θέσης μηδενικής ταχύτητας σε λειτουργία CLVC
· Το τυχαίο βάθος PWM μπορεί να βελτιώσει τον σκληρό θόρυβο του κινητήρα
· Περιττή λειτουργία κωδικοποιητή, η οποία μπορεί να μεταβεί αυτόματα σε λειτουργία OLVC όταν ο κωδικοποιητής αποτύχει
Λογισμικό γρήγορου εντοπισμού σφαλμάτων στο παρασκήνιο
· Η παρακολούθηση, η επεξεργασία παραμέτρων και άλλες λειτουργίες κάνουν τον εντοπισμό σφαλμάτων και τη συντήρηση πιο βολικές
· Υποστηρίζει την εγγραφή συμβάντων και την καταγραφή σφαλμάτων, καθιστώντας τα σφάλματα αόρατα
Αξιόπιστη λειτουργία πέδησης
· Με λειτουργία πέδησης DC
· Όλες οι σειρές διατίθενται στάνταρ με ενσωματωμένη μονάδα πέδησης
· Η αύξηση της αντίστασης πέδησης μπορεί να επιτύχει καλύτερο αποτέλεσμα πέδησης, εξοικονομώντας παράλληλα χώρο ηλεκτρικής εγκατάστασης και ηλεκτρικό κόστος του χρήστη.


Τεχνική Προδιαγραφή
