Δυναμική κίνηση μεταβλητής συχνότητας με εξαναγκαστική ψύξη αέρα για δυναμική μείωση ταχύτητας και ανύψωση ροπής
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | COENG |
| Πιστοποίηση | EC |
| Αριθμό μοντέλου | HV500 |
| Ποσότητα παραγγελίας min | 1 |
| Συσκευασία λεπτομέρειες | Χαρτοκιβώτιο, περίπτωση κοντραπλακέ |
| Χρόνος παράδοσης | 10-30working ημέρες |
| Όροι πληρωμής | Λ/Κ, Τ/Τ, Western Union |
| Δυνατότητα προσφοράς | 20000SETS/YEAR |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Βαθμός προστασίας | Διάκριση IP20 | Ψύξη | εξαναγκαστική ψύξη με αέρα |
|---|---|---|---|
| Αποτελεσματικότητα | 5.5kW~22kW: ≥93%· Πάνω από 30kW: ≥95% | Τάση εισαγωγής | 200V (-15%) ~ 240V (+10%) 3Φάση, 380V (-15%) ~ 480V (+10%) 3Φάση, 500V (-15%) ~ 690V (+10%) 3Φάση |
| Συχνότητα εισόδου | 50Hz/60Hz±5% | Δυναμική τάση | 0V~Πρόταση εισόδου |
| Συχνότητα εξόδου | 0 Hz ~ 500 Hz | ||
| Επισημαίνω | Ατμοσφαιρική ψύξη Μεταβλητής συχνότητας,Μεταβλητής συχνότητας για ανύψωση ροπής |
||
Περιγραφή προϊόντων

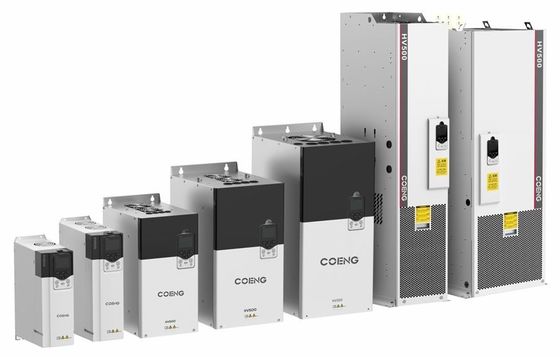

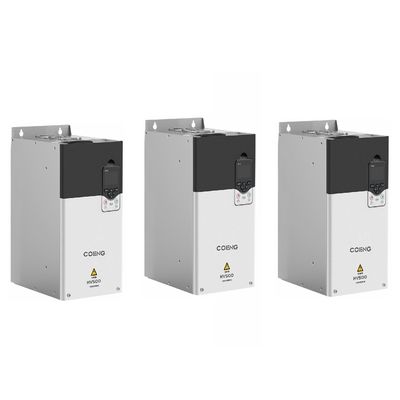

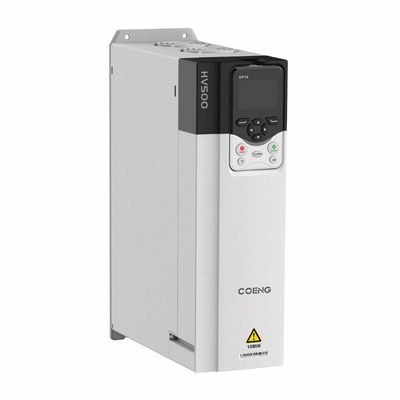

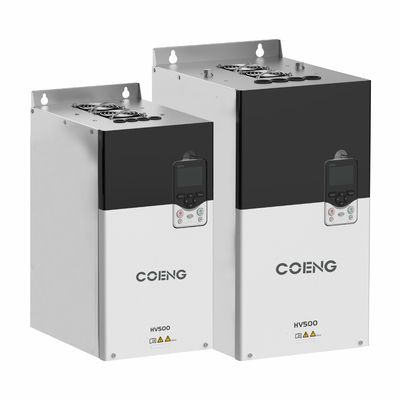

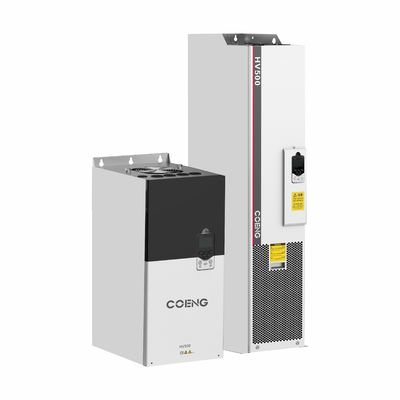

Μετατροπέας μετάδοσης κίνησης μεταβλητής συχνότητας VFD υψηλής απόδοσης HV500 Διανυσματικός μετατροπέας συχνότητας ελέγχου
Περιγραφή προϊόντος
Βασισμένο στην ανώτερη απόδοση ελέγχου του μηχανικού VFD HD2000, το HV500 είναι ένα VFD υψηλής απόδοσης με έννοιες προϊόντων «καθολικής», «εύχρηστης» και «ανθεκτικής» για βιομηχανικές εφαρμογές μεσαίας/υψηλού επιπέδου και εφαρμογές απλής μετάδοσης κίνησης.
Το HV500 χρησιμοποιείται ευρέως στη μεταλλουργία, τον ανυψωτικό εξοπλισμό, τη χαρτοποιία, τη χημική, την εξόρυξη, την κλωστοϋφαντουργία, την παραγωγή ενέργειας στην ξηρά και τις βιομηχανίες αποθήκευσης ενέργειας.
ΠροϊόνΧαρακτηριστικά
Χαρακτηριστικό HV500 VFD
Αντοχή
· Ικανοποιήστε τους μηχανικούς κραδασμούς 3M3 κατά τη λειτουργία φορτίου και βελτιώστε την ανθεκτικότητα του προϊόντος στη σκληρή κατάσταση των κραδασμών όπως το αυτοκίνητο, η μεταλλουργία κ.λπ.
· Ανεξάρτητος σχεδιασμός αεραγωγού, διαχωρισμένος από ευαίσθητα εξαρτήματα και βελτίωση της προσαρμοστικότητας σε σκληρό περιβάλλον
· Ενσωματωμένο δυναμικό μοντέλο θερμοκρασίας διακλάδωσης, μοναδικό βραχυκύκλωμα και άλλη τεχνολογία προστασίας, ενισχύουν την ασφάλεια των προϊόντων
· Τρεις αντιβαφές και αυτόματο ψεκασμό, μονή σανίδα και πλήρες μηχάνημα είναι πλήρως αυτόματη μέτρηση 100% δοκιμή γήρανσης, ολοκληρωμένη προστασία της ποιότητας του προϊόντος
Χαρακτηριστικά HV500 VFD
Ευστροφία
· CE, cULus, STO International Certification Standard, Συμμορφώνεται με RoHS
· Υποστήριξη Open Loop V/F, Open loop vector control (OLVC) Close loop vector control (CLVC)
· Υποστήριξη ως κινητήρας συγχρονισμού μόνιμου μαγνήτη με μοντέρνο κινητήρα, ηλεκτρικός κινητήρας συγχρονισμού excitati και άλλος έλεγχος κίνησης κινητήρα
· Ευρύ φάσμα τάσης εισόδου, Υποστήριξη 220V (200~240V), 380V (380~480V) και 690V (500~690V)
· Υποστήριξη Profibus, CANopen, Ethercat, Profinet IO και Modbus
Σκοπιμότητα
· Υποστήριξη εξωτερικής τροφοδοσίας 24V DC, ασφαλή και γρήγορη αποσφαλμάτωση και εφαρμογή
· Ενσωματωμένες μονάδες φρένων για εύκολη καλωδίωση και εξοικονόμηση χώρου εγκατάστασης
· Σχεδιασμός τύπου «βιβλίου», απρόσκοπτη παραδίπλα εγκατάσταση, εξοικονόμηση χώρου εγκατάστασης
Πίνακας οθόνης LCD, υποστήριξη APP και λογισμικό hopeInsight, Έξυπνη διασύνδεση και παρακολούθηση, Ηλεκτρονική θέση σε λειτουργία και εντοπισμός σφαλμάτων
Εξαιρετικός έλεγχος
Έλεγχος Master-Slave
Η λειτουργία ελέγχου master-slave έχει σχεδιαστεί κυρίως για εφαρμογές πολλών μηχανών και υποστηρίζει άκαμπτες και ευέλικτες συνδέσεις του ενεργοποιητή μετάδοσης κίνησης. Στην άκαμπτη σύνδεση, ο κύριος ελέγχει την ταχύτητα και ο σκλάβος ελέγχει τη ροπή. Στην ευέλικτη σύνδεση, ο κύριος και ο εξαρτημένος μπορούν να ελέγχουν την ταχύτητα. Στη λειτουργία ελέγχου master-slave, το εξωτερικό σήμα ελέγχου συνδέεται μόνο με το master, το οποίο ελέγχει το
slave μέσω σειριακής σύνδεσης επικοινωνίας.
Απόκριση ροπής
Τεχνικός
· Αυξήστε τη ροπή στη λειτουργία ελέγχου ροπής, χρόνος απόκρισης ρεύματος 2 ms
Σύμφωνος
· Ρεύμα διέγερσης και ρεύμα ροπής εξαιρετικά αποσυνδεδεμένο, μεγάλη χωρητικότητα φορτίου μεγάλο εύρος ρύθμισης στροφών, εξαιρετική δυναμική απόκριση
Βασικά τεχνικά σημεία για παρατήρηση μαγνητικής αλυσίδας και εκτίμηση ταχύτητας
· Χρησιμοποιώντας έναν παρατηρητή μαγνητικής αλυσίδας κλειστού βρόχου πλήρους τάξης, η ταχύτητα του κινητήρα και η αντίσταση του στάτη προσδιορίζονται προσαρμοστικά σύμφωνα με το εκτιμώμενο σφάλμα του ρεύματος του στάτη και την εκτίμηση της μαγνητικής αλυσίδας του δρομέα
· Ακριβές μοντέλο παρατήρησης μαγνητικής αλυσίδας και εκτίμησης ταχύτητας, εγγυημένη ροπή εκκίνησης 0,5HZ 150% σε λειτουργία ελέγχου OLVC, καθώς και λειτουργία αιώρησης μηδενικής ταχύτητας ανοιχτού δακτυλίου
Λογισμικό γρήγορου εντοπισμού σφαλμάτων
Τα VFD συνδέονται με τον υπολογιστή μέσω οπτικής ίνας. Το λογισμικό διαθέτει μεγάλο αριθμό επαγγελματικών λειτουργιών εντοπισμού σφαλμάτων, όπως ρυθμίσεις παραμέτρων παρτίδας, λήψη δεδομένων σφάλματος και ανάλυση κυματομορφής, παλμογράφος υψηλής ταχύτητας και μεγάλος αριθμός λειτουργιών επεξεργασίας, το λογισμικό
υποστηρίζει σειριακή ή Ethernet επικοινωνία, ώστε το λογισμικό να μπορεί να συντηρεί τον μετατροπέα μέσω σειριακής επικοινωνίας, αλλά και μέσω του κεντρικού δωματίου ελέγχου μέσω της συντήρησης Ethernet του μετατροπέα. Το σχηματικό έχει ως εξής:
Πίνακας λειτουργίας
Το HIC200-OP-10-W είναι ένας έξυπνος πίνακας χειριστή που αναπτύχθηκε ανεξάρτητα για προϊόντα μετάδοσης υψηλής απόδοσης, ο οποίος είναι ενημερωτικός, φιλικός
και εύκολο στη χρήση, και σύμφωνα με τις διαφορετικές διαμορφώσεις του πίνακα, χωρίζεται σε δύο είδη: λειτουργία wiFi και χωρίς λειτουργία WiFi,
που εφαρμόζονται βολικά σε σύστημα υψηλής απόδοσης, μεμονωμένης μετάδοσης, πολλαπλών VFD, μπορεί να παρακολουθεί και να ρυθμίζει το σύστημα.
Αξεσουάρ
| Προαιρετικός | Μονάδα μέτρησης | Λειτουργία |
| Βάση πληκτρολογίου | HVKMB | Ανάλογα με την περίσταση, η βάση μπορεί να εγκατασταθεί στην καθορισμένη θέση και στον οδηγό μπορεί να χρησιμοποιηθεί με το χειρισμό του πληκτρολογίου |
| Αντάπτορας επικοινωνίας | HVCOM-USB | Η μονάδα δίσκου μπορεί να επιτύχει επικοινωνία υψηλής ταχύτητας με τον υπολογιστή μέσω αυτής της επιλογής |
| Επέκταση κάρτας Profibus-DP | HVCOM-DP | Είναι για επικοινωνία διαύλου Profibus-DP, μπορεί να εκπληρώσει την παρακολούθηση και τη διάγνωση των μετατροπέων |
| Αυξητικός κώδικας ABZ κάρτα επέκτασης δίσκου |
HVPG-ABZ | Κάρτα επέκτασης δίσκου κωδικού, δίσκος αυξητικού κωδικού για έξοδο σήματος ABZ, προγραμματιζόμενος έλεγχος ισχύος, συμβατή μονή/διπολική έξοδος του δίσκου κώδικα |
| Κάρτα επέκτασης CANopen | HVCOM-CAN | Είναι για επικοινωνία διαύλου CANopen, μπορεί να εκπληρώσει την παρακολούθηση και τη διάγνωση των μετατροπέων |
| Τριφασική τάση μονάδα ανίχνευσης |
HVVMU | Ανίχνευση τριφασικής τάσης, μπορεί να χρησιμοποιηθεί για μόνιμο μαγνητικό σύγχρονο κινητήρα πλέγμα μαλακής εκκίνησης, παρακολούθηση ταχύτητας και άλλες λειτουργίες |
Τεχνική Προδιαγραφή
| Τεχνική Προδιαγραφή | ||
| Είσοδος/Έξοδος Εξουσία |
Εισαγωγή Uin | 200V (-15%) ~240V (+10%) 3Φάσεις, 380V (-15%) ~480V (+10%) 3Φάσεις, 500V (-15%) ~690V (+10%) 3Φάση |
| Συχνότητα εισόδου | 50Hz/60Hz±5% | |
| Βαθμός ανισορροπίας Uin | ≤3% | |
| Έξοδος Uout | 0V~Είσοδος Uin | |
| Συχνότητα εξόδου | 0Hz~500Hz | |
| Ελεγχος Εκτέλεση |
Τύπος κινητήρα | Ασύγχρονη / Σύγχρονη |
| Μέθοδος Ελέγχου | V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) | |
| Κανονισμός εύρους ταχύτητας | 1:10 V/F, 1:100 OLVC, 1:1000 CLVC | |
| Ροπή εκκίνησης | VF: 100% (0,5Hz), OLVC: 150% (0,5Hz), CLVC: 180% (0Hz) | |
| Ακρίβεια ροπής | ≤5%, Vector Control | |
| Παλμός ροπής | ≤5%, Vector Control | |
| Ακρίβεια ρύθμισης ταχύτητας | OLVC 0,2%, CLVC 0,01% | |
| Απόκριση ροπής | ﹤5ms, Vector Control | |
| Δυναμική μείωση ταχύτητας | OLVC＜0,5%*s, CLVC＜0,3%*s | |
| Χρόνος επιτάχυνσης και επιβράδυνσης | 0,0s~3200,0s, 0,0min~3200,0min | |
| Ανύψωση ροπής | 0,0%-30,0% | |
| Παραφορτώνω | Εφαρμογή βαρέως φορτίου 150% 1 λεπτό/5 λεπτό, εφαρμογή ελαφρού φορτίου 110% 1 λεπτό/5 λεπτό | |
| Καμπύλη V/F | Πολλαπλοί τρόποι: γραμμική καμπύλη V/F, 5 είδη χαρακτηριστικής λειτουργίας καμπύλης μείωσης ροπής (ισχύς 2,0, ισχύς 1,8, ισχύς 1,6, ισχύς 1,4, ισχύς 1,2), καμπύλη VF που ορίζεται από τον χρήστη | |
| Ακρίβεια συχνότητας εισόδου | Ψηφιακό: 0,01Hz, Αναλογικό: 0,01Hz | |
| Ελεγχος Εκτέλεση |
Καμπύλη επιτάχυνσης και επιβράδυνσης | Ευθεία, καμπύλη S |
| Λειτουργία πολλαπλών βημάτων ταχύτητας | Βήματα 16 ταχυτήτων Λειτουργία μέσω ακροδεκτών ελέγχου | |
| Αυτόματη Ρύθμιση Τάσης (AVR) |
Διατήρηση της τάσης εξόδου σταθερή αυτόματα όταν η τάση του δικτύου αλλάζει μέσα σε ένα συγκεκριμένο εύρος | |
| Σταθερό μήκος | Ρυθμισμένος και σταθερός έλεγχος μήκους | |
| Ενσωματωμένο PID | Μπορεί να κατασκευαστεί εύκολα σύστημα ελέγχου κλειστού βρόχου | |
| Λειτουργία Ενίσχυσης | Δωρεάν μπλοκ λειτουργιών | |
| Είσοδος/Έξοδος Εξουσία |
Ρύθμιση συχνότητας | Keyboaed, UP/DOWN Terminals, Multiple Speed-Steps Operation, Terminals Pulsation, Com |
| Αναλογικά Τερματικά Εισόδου | AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA | |
| Τερματικά ψηφιακής εισόδου | DI1-DI6, 6 προγραμματιζόμενοι ακροδέκτες ψηφιακής εισόδου, απομόνωση οπτικού συζεύκτη, συμβατό με είσοδο αποστράγγισης/πηγής | |
| Ψηφιακά Τερματικά Εισόδου/Εξόδου | DIO1: Έξοδος γρήγορου παλμού, κανονική είσοδος/έξοδος. DIO2: είσοδος γρήγορου παλμού, κανονική είσοδος/έξοδος | |
| Τερματικά αναλογικής εξόδου | 2 Χορδές 0V~10V/0 (4) mA~20mA | |
| Έξοδος ρελέ | 2Strings Τύπος επαφής FormC | |
| Ανίχνευση θερμοκρασίας κινητήρα | Υποστήριξη PT100/PT1000/KTY84 | |
| Διεπαφή STO | SIL3/PLe Λειτουργία απενεργοποίησης ασφαλούς ροπής | |
| Com | Πρωτόκολλο Com | Modbus RTU (Standard), Pro ibus, CANopen, pro inet, Devicenet, Ethercat |
| Περιβάλλο | Υψόμετρο | Λειτουργία χωρίς υποβάθμιση εντός υψομέτρου 2000 μέτρων. 2000m~4000m, Κάθε ανύψωση 100m, Απόκλιση 1% (Τρέχον) |
| Θερμοκρασία λειτουργίας | -25℃~+40℃ (40℃~55℃ Μείωση) | |
| Υγρασία | 15%~95%, Χωρίς συμπύκνωση | |
| Δόνηση | 3M3, IEC60721-3-3 | |
| Θερμοκρασία αποθήκευσης | -40℃~+70℃ | |
| Τόπος Λειτουργίας | Εσωτερικός χώρος, Χωρίς άμεσο ηλιακό φως, χωρίς εύφλεκτα, διαβρωτικά αέρια, υγρά και αγώγιμα σωματίδια | |
| Αξεσουάρ | Κάρτα κωδικοποίησης, κάρτα επέκτασης επικοινωνίας, κάρτα ανίχνευσης τάσης | |
| Λειτουργία Προστασίας | Βραχυκύκλωμα, υπερβολικό ρεύμα, υπερφόρτωση, υπέρταση, υπό τάση, απώλεια φάσης, υπερβολική θερμοκρασία, εξωτερικό σφάλμα κ.λπ. | |
| Αποδοτικότητα | 5,5kW~22kW: ≥93%; Πάνω από 30 kW: ≥95% | |
| Μέθοδος Εγκατάστασης | Υπουργικό συμβούλιο | |
| Πτυχίο Προστασίας | IP20 | |
| Ψύξη | Αναγκαστική Αεροψύξη | |
