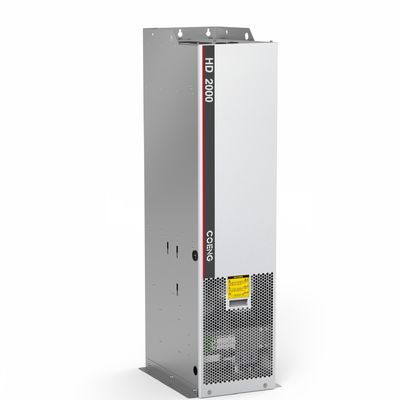

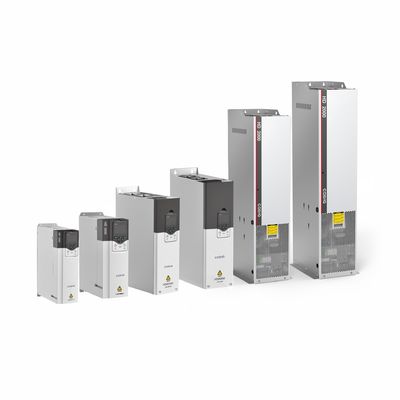

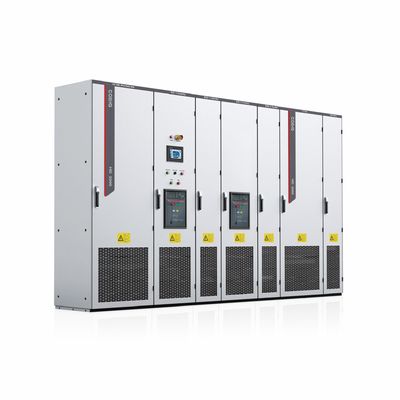

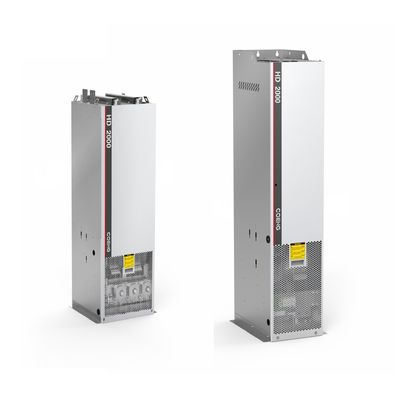

Υγρά ψύξη χαμηλής τάσης VFD 400V 690V 1140V 1380V 22400kwh Για εφαρμογές βαριάς χρήσης

  • Liquid-cooled Low Voltage VFD 400V 690V 1140V 1380V 22400kwh For Heavy-duty Applications
  • Liquid-cooled Low Voltage VFD 400V 690V 1140V 1380V 22400kwh For Heavy-duty Applications
  • Liquid-cooled Low Voltage VFD 400V 690V 1140V 1380V 22400kwh For Heavy-duty Applications
  • Liquid-cooled Low Voltage VFD 400V 690V 1140V 1380V 22400kwh For Heavy-duty Applications
Τόπος καταγωγής Κίνα
Μάρκα COENG
Πιστοποίηση CE
Αριθμό μοντέλου HD2000-C-10-2
Ποσότητα παραγγελίας min 1
Συσκευασία λεπτομέρειες Δαχτυλίδι
Χρόνος παράδοσης 7-30working ημέρες
Όροι πληρωμής Λ/Κ, Τ/Τ, Western Union
Δυνατότητα προσφοράς 20000SETS/YEAR

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Μονή/Πολλαπλή κίνηση Ευέλικτο σύστημα με μονάδες/καμπίνα που υποστηρίζουν δύο/τέσσερα τεταρτημόρια Μονουλικός σχεδιασμός Επιτρέπει ευελιξία εφαρμογής και ολοκληρωμένη ολοκλήρωση του συστήματος
Μονάδες διορθωτή Βασικές μονάδες ευθυγραμμιστή/έξυπνης/PWM για πολύπλευρη μετατροπή ισχύος Μέγιστη ισχύς μονάδας 1400kW (Αεροψυγμένο), 2800kW (Φυτοψυγμένο)
Επίπεδα τάσης 400V, 690V, 1140V, 1380V Μέγιστη ισχύς παράλληλης λειτουργίας 11200kW (αεροψυγμένο), 22400kW (υγρόψυγμένο)
Επισημαίνω

Επενδύσεις σε ηλεκτρική ενέργεια

,

1380V χαμηλής τάσης VFD

,

Εφαρμογές βαριάς χρήσης VFD χαμηλής τάσης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
ΤΑ χαρακτηριστικά της απόδοσης

Αξιόπιστος Μηχανικός Σχεδιασμός


.Υψηλά περιττά συστήματα ελέγχου και ισχύος

.Περισσότερη διάρκεια ζωής των ανταλλακτικών θερμικής διάσπασης γρήγορης φθοράς
Καινοτόμος ψυγείο υψηλής θερμικής χωρητικότητας για να αντέξει ισχυρά φορτία.

.Καλώδια οπτικών ινών που χρησιμοποιούνται για συστήματα ελέγχου και μονάδες ισχύος για την αντίσταση στις παρεμβολές

.Η απομόνωση των καναλιών διάσπασης θερμότητας από τα εσωτερικά συστατικά για την προστασία των συστατικών και την καλύτερη προσαρμογή στο περιβάλλον



Μονουλικός σχεδιασμός για εύκολη συντήρηση



.Εύκολη συντήρηση χωρίς ειδικά εργαλεία

.Επιτρέποντας τη συντήρηση όλων των ενοτήτων από την εμπρός πλευρά

.Έξυπνο σύστημα διάγνωσης ατυχημάτων για την ταχεία εντοπισμό ατυχημάτων



Υψηλή προσαρμοστικότητα



.Σύστημα με μία/πολλαπλή κίνηση με τη μορφή μονάδων/καναπεδίων με δύο/τέσσερα τεταρτημόρια

Συμπληρωματικές μονάδες ευθυγραμμιστή: μονάδα ευθυγραμμιστή βασικής/έξυπνης/PWM

Δυνατή προσαρμοστικότητα στο δίκτυο, υποστήριξη ευρέος φάσματος εισροών στο δίκτυο

.Συνηθισμένη λειτουργία υπό μηχανικές συνθήκες της κλάσης 3Μ5 lEC 60721

.Προσάρμοστο μηχανικό σχεδιασμό



Προσαρμόσιμα πρωτόκολλα επικοινωνίας



Συμπεριλαμβανομένων των profibus-DP, CANopen, profinet lO, modbus RTU, modbus TCP etherCAT, etherNet/lPcontrolNet και deviceNet, κλπ.

.hopelnsight λογισμικό γρήγορης αποδιορθώσεως παραμέτρων, συμπεριλαμβανομένων των ρυθμίσεων παραμέτρων παρτίδας, λήψης δεδομένων ελαττωμάτων και ανάλυσης μορφών κυμάτων, υψηλής ταχύτητας οσιλοσκόπου και επεξεργασίας



Πλούσια εργαλεία για την αλληλεπίδραση ανθρώπου-μηχανής



.Συγκροτήσιμος πίνακας πληκτρολογίου LCD που υποστηρίζει τη ρύθμιση παραμέτρων και την εμφάνιση πληροφοριών συστήματος

Υποστήριξη σύνδεσης με την hopelnsight μέσω PC για έξυπνη καταγραφή και διάγνωση σφαλμάτων



Σχήμα Η σειρά HD2000 χαμηλής τάσης μηχανικός μετατροπέας (με ψύξη υγρού)
Βασικός διορθωτής Τεχνική ένταση 4Γενικά, είναι 80V-480V.6500V ̇ 690V
Συχνότητα εισόδου (50Hz/60Hz) ± 6%
Τεχνική ένταση Η τάση εισόδου * 1,32 (υπό πλήρη φόρτιση)
Δυνατότητα υπερφόρτωσης Σχετική υπερφόρτωση στο 150% του ονομαστικού ρεύματος για 60 δευτερόλεπτα, μέγιστο ρεύμα (Imax), υπερφόρτωση συνεχούς ρεύματος για 5 δευτερόλεπτα, κύκλος λειτουργίας 300 δευτερόλεπτα
Λειτουργική αποδοτικότητα ≥99% Αποτελεσματικότητα
Προστατευτικές υπηρεσίες Δραστηριότητες προστασίας: Προστασία από υπερθέρμανση, προστασία από μαλακή εκκίνηση, Interlock
προστασία, και πολλά άλλα.
Ευφυής ευθυγραμμιστής Τεχνική ένταση 4Δυναμικό ισχύος:6: 500V ~ 690V
Συχνότητα εισόδου 47 ~ 63Hz
Τεχνική ένταση Η τάση εισόδου * 1.3 (σε κατάσταση πλήρους φόρτωσης)
Δυνατότητα υπερφόρτωσης Σχετική υπερφόρτωση στο 150% του ονομαστικού ρεύματος για 60 δευτερόλεπτα, μέγιστο ρεύμα (Imax), υπερφόρτωση συνεχούς ρεύματος για 5 δευτερόλεπτα, κύκλος λειτουργίας 300 δευτερόλεπτα
Λειτουργική αποδοτικότητα ≥98,5% Αποτελεσματικότητα
Προστατευτικές λειτουργίες Λειτουργίες προστασίας: Προστασία από υπερθέρμανση, προστασία από υπερεύματα, προστασία από διέλευση IGBT και πολλά άλλα
Διορθωτής PWM Τεχνική ένταση 4Γενικά: 380V ~ 480V,6500V ~ 690V,9Α:1380V
Συχνότητα εισόδου 47 ~ 63Hz
Τεχνική ένταση Η τάση εισόδου * 1,5 (σε ονομαστικές συνθήκες)
Δυνατότητα υπερφόρτωσης Σχετική υπερφόρτωση στο 150% του ονομαστικού ρεύματος για 60 δευτερόλεπτα, μέγιστο ρεύμα (Imax), υπερφόρτωση συνεχούς ρεύματος για 5 δευτερόλεπτα, κύκλος λειτουργίας 300 δευτερόλεπτα
Λειτουργική αποδοτικότητα ≥98% Απόδοση (συμπεριλαμβανομένης της μονάδας φίλτρου LCL)
Συντελεστής ισχύος Ρυθμίσιμο (Εγκαταστατική ρύθμιση σε 1)
Προστατευτικές λειτουργίες Λειτουργίες προστασίας: Προστασία από υπερθέρμανση, Προστασία από υπερεύματα, Προστασία από υπερφόρτωση, Προστασία από διέλευση IGBT και πολλά άλλα.
Αντίστροφη Ονομαστική τάση εισόδου 44210Vdc780Vdc,6550Vdc1100Vdc,9- Τι είναι αυτό;
Α:1488Vdc~2200Vdc
Τεχνική ένταση 0 ~ Η τάση εισόδου μετατροπής ρεύματος του διορθωτή
Συχνότητα εξόδου 0 ~ 500Hz
Πεδίο ταχύτητας Ε/Χ:1:50 OLVC:100 CLVC:1:1000
Σταθερότητα ταχύτητας OLVC:00,2% CLVC:0.01%
Διακυμάνσεις ταχύτητας OLVC:00,2% CLVC:00,1%
Δρόμος εκκίνησης Ο αριθμός των συστημάτων που χρησιμοποιούνται για την παρακολούθηση των επιβατών είναι ο ακόλουθος:
Ελέγχος ροπής V/F: μη υποστηριζόμενη OLVC:υποστηριζόμενη CLVC: υποστηριζόμενη
Ακριβότητα ροπής OLVC: 5% CLVC: 5%
Χρόνος απόκρισης ροπής Πληροφορίες σχετικά με τα συστήματα ελέγχου
Χρόνος απόκρισης ταχύτητας Οδηγία 2009/72/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου, της 17ης Δεκεμβρίου 2009, για την τροποποίηση της οδηγίας 2008/57/ΕΚ (ΕΕ L 347 της 20.12.2009, σ. 1).
Αντίστοιχο δυναμικής πτώσης ταχύτητας OLVC:00,5%*s CLVC:00,3%*s
Περιβαλλοντικές συνθήκες Θερμοκρασία -15°C ~ +40°C Χωρίς μείωση της θερμοκρασίας, ισχύει μείωση της θερμοκρασίας από +40°C ~ +55°C
Η υγρασία 5% ~ 95% Μον-συσσωμάτωση
Υψόμετρο ≤ 4000m, ισχύει μείωση από 2000m έως 4000m
Μηχανικά δεδομένα Δυναμικότητα κατά των δονήσεων Συμμορφώνεται με την IEC 60721-3-3:2002
Επίπεδο προστασίας IP00 / IP20 / IP40
Επίπεδο ασφάλειας Συμμορφώνεται με την UL 508C-2004
Μέθοδος ψύξης Με υγρή ψύξη




Λεπτομερείς προδιαγραφές  Ειδικότητα HD2000.pdf


Πλεονεκτήματα του μετατροπέα VFD με κινητήρα

  • Πολυδιάστατο σύστημα μονής/πολυκίνησης: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα προσφέρει την ευελιξία να λειτουργεί ως σύστημα μονής ή πολλαπλής κίνησης,επιτρέποντάς του να προσαρμόζεται σε διάφορες απαιτήσεις εφαρμογήςΜπορεί να διαμορφωθεί με δύο ή τέσσερα τεταρτημόρια, παρέχοντας βελτιωμένες επιλογές ελέγχου.



  • Μονουλικός σχεδιασμός για ευελιξία εφαρμογής: Ο αναβαθμισμένος σχεδιασμός του μετατροπέα VFD HD2000 400V 690V 1140V1380V επιτρέπει εύκολη προσαρμογή και ενσωμάτωση σε διάφορα συστήματα.Επιτρέπει την απρόσκοπτη ενσωμάτωση με άλλα στοιχεία, βελτιώνοντας τη συνολική απόδοση και προσαρμοστικότητα του συστήματος.



  • Πλήρεις μονάδες διορθωτή: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα διαθέτει μια σειρά μονάδων διορθωτή συμπεριλαμβανομένων των επιλογών Basic, Smart και PWM.Αυτή η ολοκληρωμένη επιλογή εξασφαλίζει ακριβή και αποτελεσματική μετατροπή ισχύος, προσαρμοσμένα στις ειδικές ανάγκες των εφαρμογών.



  • Υψηλή χωρητικότητα ισχύος: Με μέγιστη μονάδα ισχύος 1400kW (αεροψυγμένο) και 2800kW (πνευματικό ψυγμένο), το HD2000 μπορεί να αντιμετωπίσει απαιτητικές απαιτήσεις ισχύος,Παροχή αξιόπιστης απόδοσης σε δύσκολες συνθήκες.



  • Ευρύ εύρος τάσης: Το HD2000 υποστηρίζει πολλαπλά επίπεδα τάσης, συμπεριλαμβανομένων των 400V, 690V, 1140V και 1380V.επέκταση της εφαρμοσιμότητάς της σε διάφορες βιομηχανίες.



  • Μεταβαλλόμενη παράλληλη λειτουργία: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα επιτρέπει παράλληλη λειτουργία με υψηλή μέγιστη ισχύ ισχύος 11200kW (αεροψυγμένο) και 22400kW (πνευματικό ψυγμένο).Αυτή η επεκτασιμότητα διευκολύνει τη συγχρονισμένη λειτουργία πολλαπλών μονάδων οδήγησης, βελτιώνοντας την απόδοση και την αποτελεσματικότητα του συστήματος.



  • Συμφωνία κινητήρα: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V είναι συμβατός με διάφορους τύπους κινητήρων, συμπεριλαμβανομένων των ασυγχρόνων κινητήρων επαγωγής, των συγχρονισμένων κινητήρων μόνιμου μαγνήτη,και κινητήρες συγχρονικής αντίστασηςΗ ευρεία αυτή υποστήριξη του κινητήρα εξασφαλίζει τη συμβατότητα με διαφορετικές εφαρμογές που κινούνται από κινητήρα.



  • Προηγμένες λειτουργίες ελέγχου: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα προσφέρει πολλαπλές λειτουργίες ελέγχου, συμπεριλαμβανομένων των λειτουργιών V / F, ελέγχου διανυσματικού κλειστού βρόχου (CLVC) και ελέγχου διανυσματικού ανοιχτού βρόχου (OLVC).Αυτές οι επιλογές ελέγχου παρέχουν ακριβή έλεγχο κινητήρα και βελτιστοποίηση για διαφορετικές λειτουργικές απαιτήσεις.



  • Επιλογές αποδοτικής ψύξης: Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα είναι διαθέσιμος τόσο σε εναέρια ψύξη (κλασσική διαμόρφωση) όσο και σε υγρή ψύξη (L).Αυτή η ευελιξία στις λειτουργίες ψύξης εξασφαλίζει αποτελεσματική διάχυση θερμότητας και αξιόπιστη λειτουργία σε διάφορα περιβάλλοντα.

Τυπική εφαρμογή του μετατροπέα VFD κινητήρα

Υγρά ψύξη χαμηλής τάσης VFD 400V 690V 1140V 1380V 22400kwh Για εφαρμογές βαριάς χρήσης 0

Υγρά ψύξη χαμηλής τάσης VFD 400V 690V 1140V 1380V 22400kwh Για εφαρμογές βαριάς χρήσης 1

Υγρά ψύξη χαμηλής τάσης VFD 400V 690V 1140V 1380V 22400kwh Για εφαρμογές βαριάς χρήσης 2

Ο μετατροπέας VFD HD2000 400V 690V 1140V1380V με κινητήρα VFD ξεχωρίζει με την ευπροσάρμοστη διαμόρφωση του συστήματος, τον μοντελοποιημένο σχεδιασμό, τις ολοκληρωμένες μονάδες ευθυγράμμισης, την υψηλή χωρητικότητα ισχύος, το ευρύ φάσμα τάσης,κλιμακωτότηταΤα πλεονεκτήματα αυτά το καθιστούν μια αξιόπιστη και προσαρμόσιμη επιλογή για πολύπλοκες εφαρμογές κίνησης.
