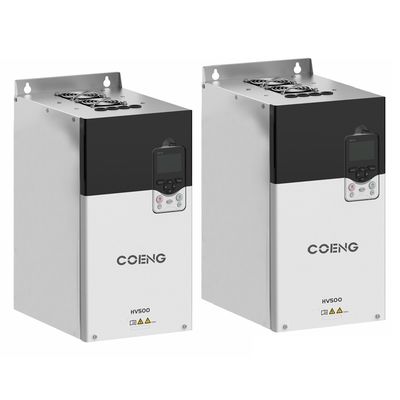

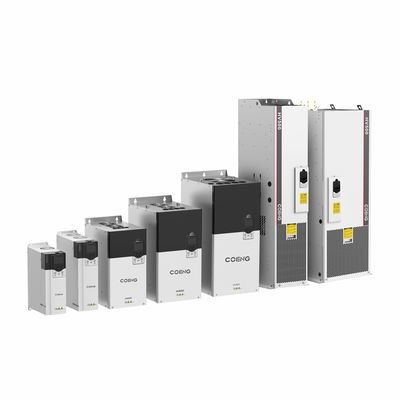

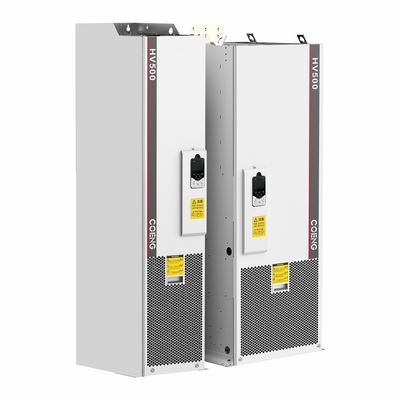

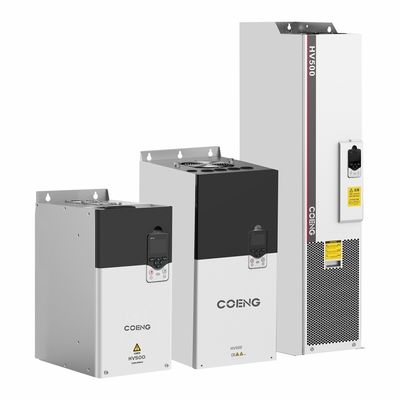

Ενεργειακά αποδοτικό HV500 VFD Low Voltage Engineering Solution για συστήματα 220V-690V

  • Energy-Efficient HV500 VFD Low Voltage Engineering Solution for 220V-690V Systems
  • Energy-Efficient HV500 VFD Low Voltage Engineering Solution for 220V-690V Systems
  • Energy-Efficient HV500 VFD Low Voltage Engineering Solution for 220V-690V Systems
  • Energy-Efficient HV500 VFD Low Voltage Engineering Solution for 220V-690V Systems
Τόπος καταγωγής Κίνα
Μάρκα COENG
Πιστοποίηση CE, IEC
Αριθμό μοντέλου HV500-8
Ποσότητα παραγγελίας min 1
Συσκευασία λεπτομέρειες ξύλινη θήκη
Χρόνος παράδοσης 10-30working ημέρες
Όροι πληρωμής Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς 20000SETS/YEAR

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Τύπος κινητήρα Ασύγχρονος κινητήρας, συγχρονικός κινητήρας Μέθοδος ελέγχου V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Έλεγχος διανυσμάτων ανοικτού
Χρόνος επιτάχυνσης και επιβράδυνσης 0.0s~3200.0s, 0.0min~3200.0min Ροπή έναρξης Διάταξη: Διάταξη: Διάταξη:
Ακριβότητα ρύθμισης ταχύτητας OLVC 0,2%, CLVC 0,01% Οργανωτής κατασκευής - Ναι, ναι.
Εξαγωγή UOut 0V-Εισόδου Uin Συχνότητα εξόδου 0 Hz ~ 500 Hz
Επισημαίνω

220V-690V VFD

,

Ενεργειακά αποδοτικό VFD

,

Μηχανική χαμηλής τάσης VFD
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

ΤΑ χαρακτηριστικά της απόδοσης



Λογισμικό γρήγορου διορθώματος σε back-end

Δυνατή και εύκολη στη χρήση, με λειτουργίες όπως ρύθμιση παραμέτρων, οσιλοσκόπιο σε πραγματικό χρόνο, καταγραφή σφαλμάτων, καταγραφή γεγονότων κλπ.



Εξαιρετική απόδοση

Επίδειξη ανάρτησης σε μηδενική ταχύτητα.
Ανταπόκριση ροπής 1-3 ms·
Εξαιρετικά χαμηλή δυναμική πτώση ταχύτητας και ισοδύναμη δυναμική πτώση ταχύτητας·
Εξαιρετική ανθεκτικότητα.
Ακριβής αναγνώριση μοντέλου κινητήρα εκτός σύνδεσης/σε σύνδεση.



Διαφορετικές ανάγκες ικανοποιούνται

Κανονικός πίνακας LCD για τη βελτίωση της εμπειρίας του χρήστη.
λειτουργία ελέγχου master-slave·
Επεκτάσιμη κάρτα επικοινωνίας, κάρτα κωδικοποίησης δίσκου, κάρτα ανίχνευσης τάσης.



Εύκολη χρήση

Υποστηρίζεται εξωτερική ισχύς εισόδου συνεχούς ρεύματος 24V·
Η ενσωματωμένη μονάδα πέδησης είναι δυνατή για την εξοικονόμηση ελέγχου εγκατάστασης.
Σχεδιασμός σε στυλ βιβλίου για την υποστήριξη της απρόσκοπτης τοποθέτησης δίπλα-δίπλα.



Οικουμενικότητα

Αρκετές διεθνείς τυποποιημένες πιστοποιήσεις, σύμφωνα με τις οδηγίες RoHS.
Υποστηρίζεται ο έλεγχος V/F, OLVC και CLVC·
Υποστηρίζονται διάφορα πρωτόκολλα επικοινωνίας.
Υποστηρίζονται συγχρονισμένοι κινητήρες ασύγχρονων και μόνιμων μαγνητών.



Δυνατότητα

Επιπέδου μηχανικών δονήσεων 3M3·
Ανεξάρτητος σχεδιασμός αεραγωγών·
Συμφωνητική επικάλυψη με αυτόματη ψεκασμό·
Ενσωματωμένο μοντέλο δυναμικής θερμοκρασίας διασταύρωσης για τη διευκόλυνση της εφαρμογής της ασφάλειας του προϊόντος.



Ενεργειακά αποδοτικό HV500 VFD Low Voltage Engineering Solution για συστήματα 220V-690V 0



ΚΥΡΙΣΤΙΚΕΣ ΠΑΡΑΡΑΜΕΤΡΕΣ



Σχήμα HV500 Μηχανικός μετατροπέας χαμηλής τάσης με μία κίνηση
iΕισαγωγή/έκδοση
Δύναμη		 Εισαγωγή Uin 200V (-15%) ~ 240V (+ 10%) 3Φάση, 380V (-15%) ~ 480V (+ 10%) 3Φάση,
500V (-15%) ~ 690V (+10%) 3Φάση
Συχνότητα εισόδου 50Hz/60Hz±5%
Στον βαθμό της ανισορροπίας του Uin ≤ 3%
Εξαγωγή UOut 0V~Εισαγωγή Uin
Συχνότητα εξόδου 0 Hz ~ 500 Hz
Πεδίο ισχύος 2.2kW~560kW
Έλεγχος
Απόδοση		 Τύπος κινητήρα Ασύγχρονη / Σύγχρονη
Μέθοδος ελέγχου V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Έλεγχος διανυσμάτων ανοικτού κύκλου)
Πεδίο ρύθμισης ταχύτητας 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Αρχική ροπή Διάταξη του κανονισμού (ΕΚ) αριθ. 1069/2009
Ακριβότητα ροπής ≤ 5%, Έλεγχος φορέων
Παλμός ροπής ≤ 5%, Έλεγχος φορέων
Ακριβότητα ρύθμισης ταχύτητας OLVC 0,2%, CLVC 0,01%
Απάντηση ροπής < 5 ms, έλεγχος διανυσμάτων
Δυναμική μείωση ταχύτητας Πληροφορίες σχετικά με την παραγωγή
Χρόνος επιτάχυνσης και επιβράδυνσης 0.0s~3200.0s, 0.0min~3200.0min
Ανύψωση ροπής 00,0% έως 30,0%
Υπερφόρτωση Εφαρμογή βαρέος φορτίου 150% 1min/5min, ελαφρύ φορτίο 110% 1min/5min
Σχήμα V/F Πολλαπλές μορφές: γραμμική καμπύλη V/F, 5 είδη χαρακτηριστικής καμπύλης μείωσης ροπής (2.0 ισχύς, 1.8 ισχύς, 1.6 ισχύς, 1.4 ισχύς, 1.2 ισχύς), καθορισμένη από τον χρήστη καμπύλη VF
Ακριβότητα συχνότητας εισόδου Ψηφιακό: 0.01Hz, Αναλογικό: 0.01Hz
Έλεγχος
Απόδοση		 Δρόμος επιτάχυνσης και επιβράδυνσης Καθαρή, Σ καμπύλη
Λειτουργία πολλαπλών σταδίων ταχύτητας Δραστηριότητα 16 ταχυτήτων μέσω τερματικών χειρισμού
Αυτοματοποιημένη ρύθμιση τάσης (AVR) Διατήρηση της τάσης εξόδου σταθερή αυτόματα όταν η τάση του δικτύου αλλάζει εντός ορισμένου εύρους
Καθορισμένο μήκος Ρυθμισμένος και σταθερός έλεγχος μήκους
Ενσωματωμένο PID Μπορεί εύκολα να κατασκευαστεί σύστημα ελέγχου κλειστού βρόχου
Λειτουργία ενσωμάτωσης Ελεύθερο λειτουργικό μπλοκ
iΕισαγωγή/έκδοση Ρυθμισμένη συχνότητα Επικοινωνία με τα τερματικά, λειτουργία πολλαπλών βημάτων ταχύτητας, σφυγμός τερματικών, επικοινωνία
Δύναμη
Αναλογικά τερματικά εισόδου ΑΙ1: 0V~10V/-10V~10V, ΑΙ2: 0V~10V/0(4) mA~20mA
Ψηφιακά τερματικά εισόδου DI1-DI6, 6 προγραμματιζόμενα τερματικά ψηφιακής εισόδου, απομόνωση οπτικοσύνδεσης, συμβατό με εισροή αποχέτευσης/πηγής
Ψηφιακοί τερματικοί εισόδου/εξόδου DIO1: έξοδος γρήγορου παλμού, κανονική είσοδος/έκδοση· DIO2: είσοδος γρήγορου παλμού, κανονική είσοδος/έκδοση
Τερματικά εξόδου Anolog 2 χορδές 0V~10V/0 (4) mA~20mA
Έξοδος αναμεταδόχου Τύπος επαφής 2Strings FormC
Ανίχνευση θερμοκρασίας κινητήρα Υποστήριξη PT100/PT1000/KTY84
Διασύνδεση STO Δυναμικό κλεισίματος ασφαλείας ροπής SIL3/PLe
Επικοινωνία Πρωτόκολλο COM Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet (Πρότυπο),
Profinet,Devicenet,ControlNet,Προφίνετ,Πρόσωπο,Πρόσωπο
t
Περιβάλλον Υψόμετρο Χωρίς λειτουργία υποβάθμισης Μέσα σε υψόμετρο 2000m· 2000m~4000m, κάθε ανύψωση 100m, υποβάθμιση 1% (Κοντά)
Θερμοκρασία λειτουργίας -25°C~+40°C (40°C~55°C Αποδράσεις)
Η υγρασία 15% έως 95%, χωρίς συμπύκνωση
Δονήσεις 3M3, IEC60721-3-3
Θέρμανση αποθήκευσης -40°C~+70°C
Τοποθεσία λειτουργίας Εντός χώρου, χωρίς άμεση ηλιακή ακτινοβολία, χωρίς εύφλεκτα, διαβρωτικά αέρια, υγρά και αγωγικά σωματίδια
Συσκευές Κάρτα κωδικοποίησης, κάρτα επέκτασης επικοινωνίας, κάρτα ανίχνευσης τάσης
Προστατευτική λειτουργία Σύντομο κύκλωμα, υπερβολικό ρεύμα, υπερφόρτωση, υπερφόρτωση, υποφόρτωση, απώλεια φάσης, υπερεθέρμανση, εξωτερικό σφάλμα κλπ.
Αποτελεσματικότητα 5.5kW~22kW: ≥93%· Πάνω από 30kW: ≥95%
Μέθοδος εγκατάστασης Υπουργείο
Στον βαθμό προστασίας Διάκριση IP20
Ψύξη Αναγκαστική ψύξη με αέρα



Ενεργειακά αποδοτικό HV500 VFD Low Voltage Engineering Solution για συστήματα 220V-690V 1Ενεργειακά αποδοτικό HV500 VFD Low Voltage Engineering Solution για συστήματα 220V-690V 2
