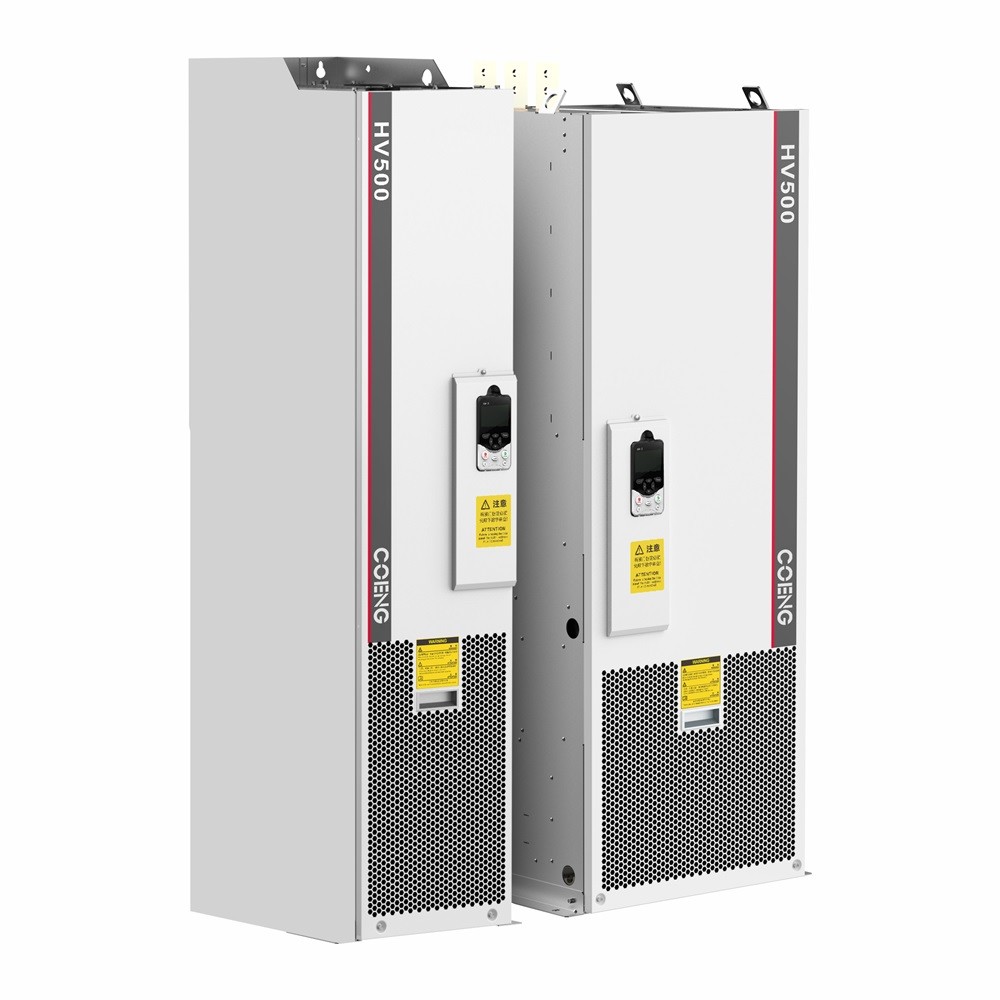

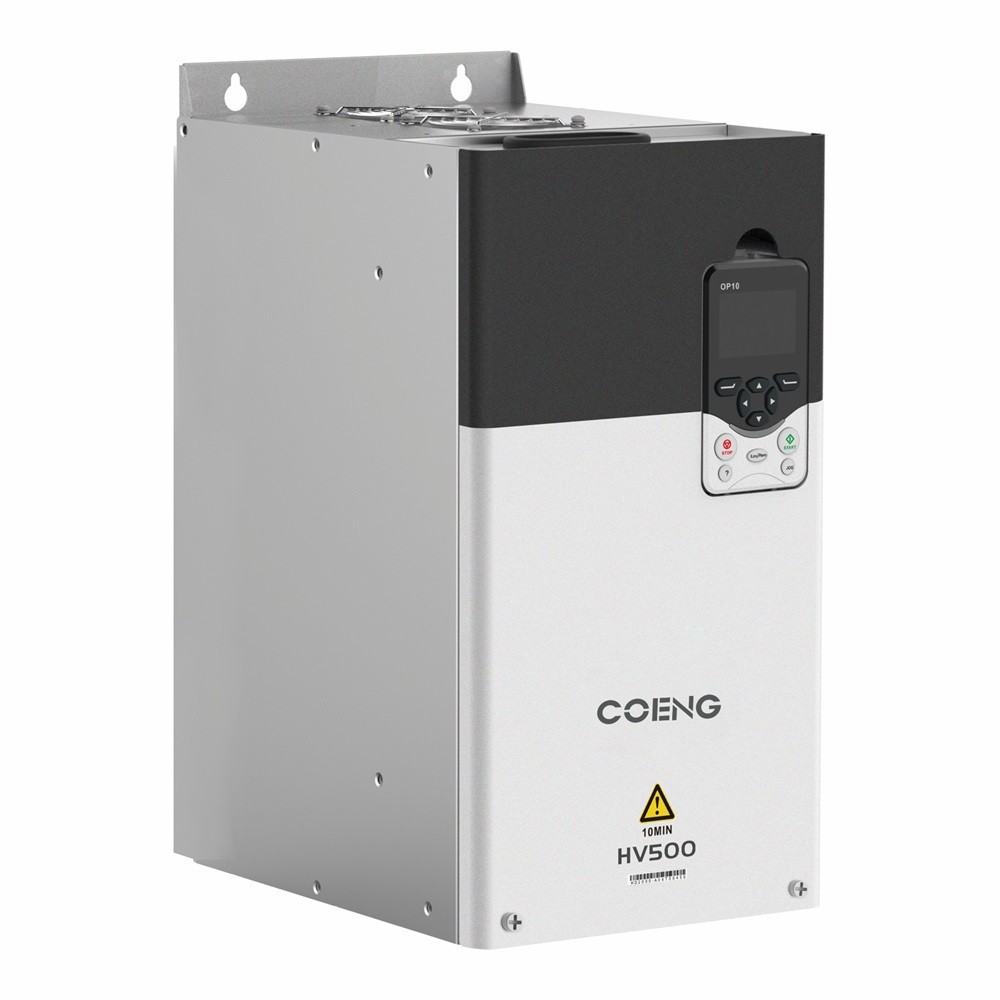

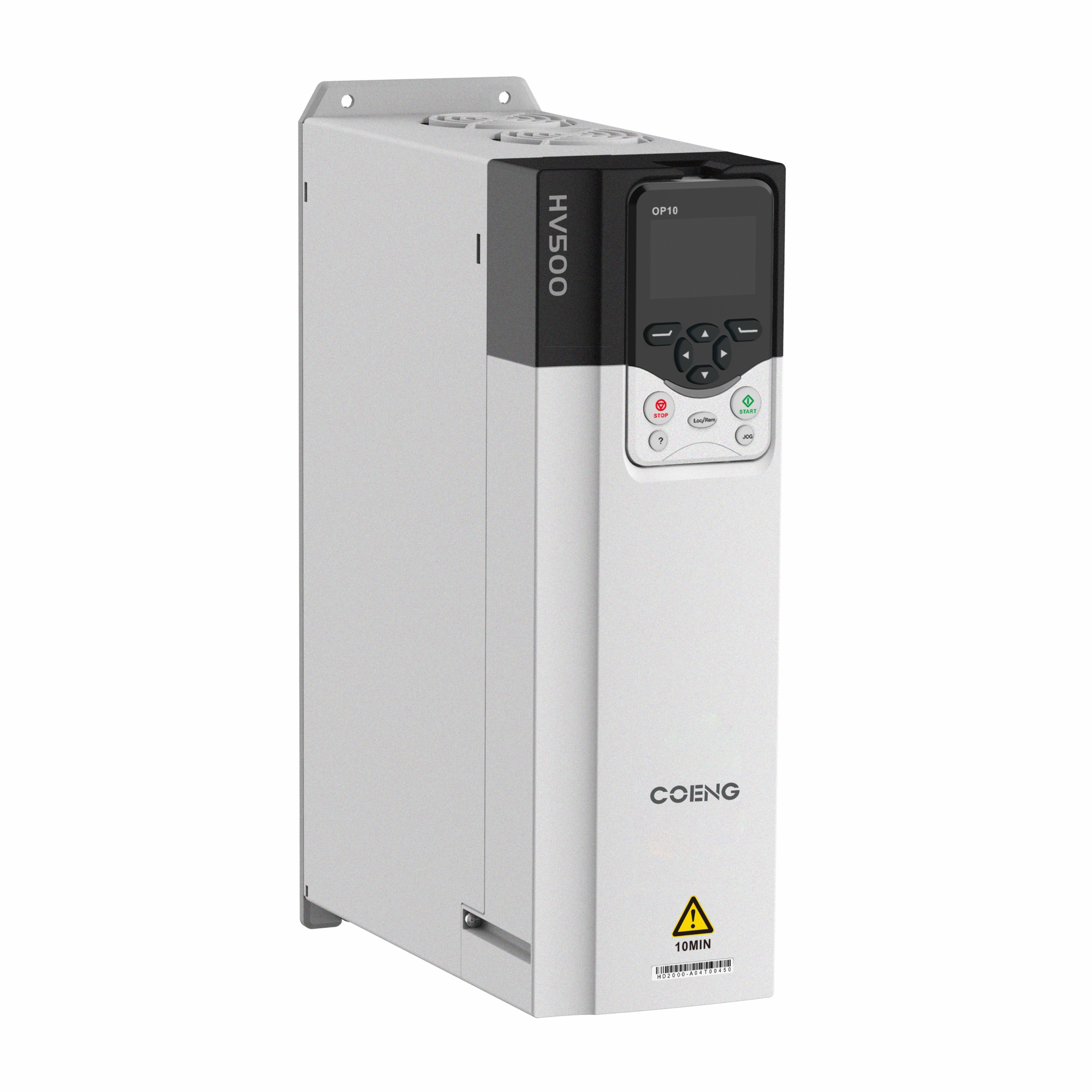

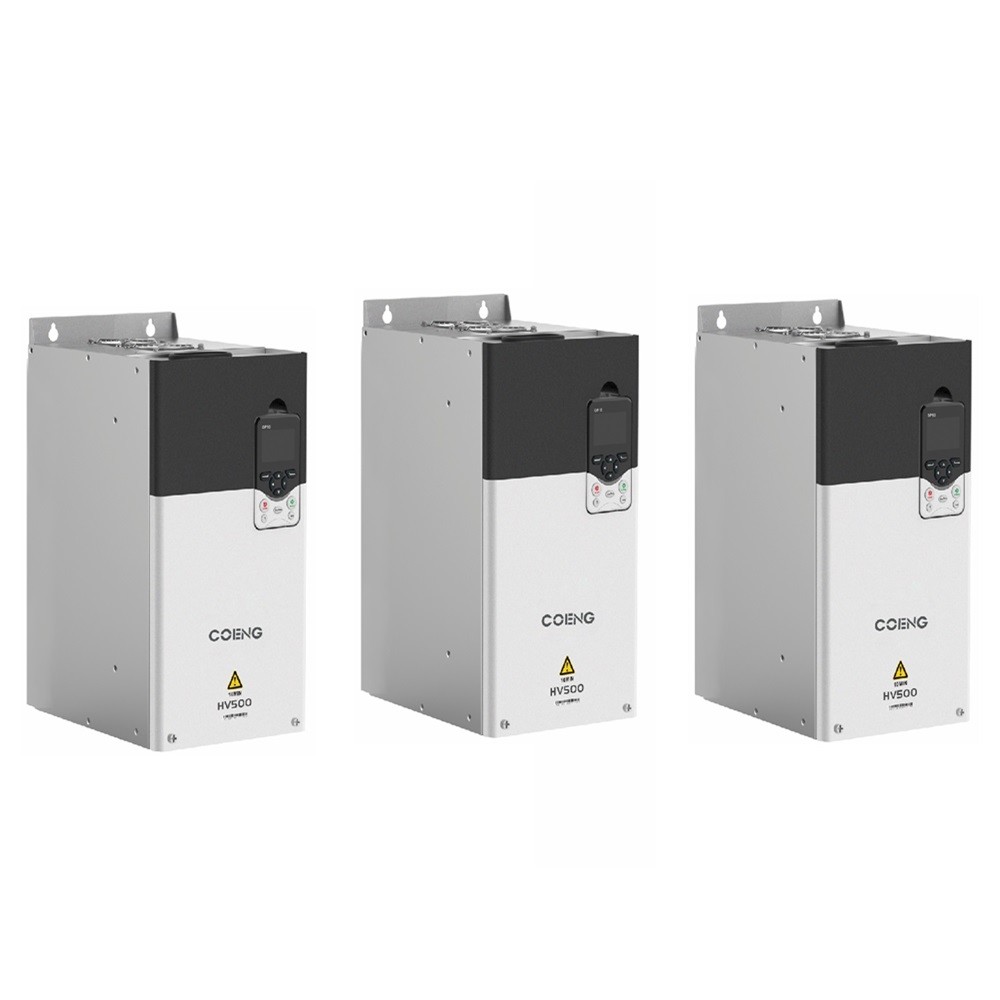

Ολίν-ιν-ένας λύση κίνησης HV500 σειράς μετατροπέας με ενσωματωμένη λειτουργία PLC

  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
  • All-in-One Drive Solution HV500 Series Inverter with Built-In PLC Functionality
Τόπος καταγωγής Κίνα
Μάρκα COENG
Πιστοποίηση CE, IEC
Αριθμό μοντέλου HV500-9
Ποσότητα παραγγελίας min 1
Συσκευασία λεπτομέρειες ξύλινη θήκη
Χρόνος παράδοσης 10-30working ημέρες
Όροι πληρωμής Λ/Κ, Τ/Τ
Δυνατότητα προσφοράς 20000SETS/YEAR

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Στον βαθμό της ανισορροπίας του Uin ≤3% Μέθοδος ελέγχου V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Έλεγχος διανυσμάτων ανοικτού
Ακριβότητα ρύθμισης ταχύτητας OLVC 0,2%, CLVC 0,01% Πεδίο ρύθμισης ταχύτητας 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Συχνότητα εξόδου 0 Hz ~ 500 Hz Ανύψωση ροπής 00,0% έως 30,0%
Συχνότητα εισόδου 50Hz/60Hz±5% Εισαγωγή Uin 200V (-15%) ~ 240V (+10%) 3Φάση, 380V (-15%) ~ 480V (+10%) 3Φάση, 500V (-15%) ~ 690V (+10%) 3Φάση
Επισημαίνω

Αντιστροφέας λειτουργίας PLC

,

Ενσωματωμένος μετατροπέας PLC

,

Διακόπτης λύσης All-in-One Drive
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

ΤΑ χαρακτηριστικά της απόδοσης



Λογισμικό γρήγορου διορθώματος σε back-end

Δυνατή και εύκολη στη χρήση, με λειτουργίες όπως ρύθμιση παραμέτρων, οσιλοσκόπιο σε πραγματικό χρόνο, καταγραφή σφαλμάτων, καταγραφή γεγονότων κλπ.



Εξαιρετική απόδοση

Επίδειξη ανάρτησης σε μηδενική ταχύτητα.
Ανταπόκριση ροπής 1-3 ms·
Εξαιρετικά χαμηλή δυναμική πτώση ταχύτητας και ισοδύναμη δυναμική πτώση ταχύτητας·
Εξαιρετική ανθεκτικότητα.
Ακριβής αναγνώριση μοντέλου κινητήρα εκτός σύνδεσης/σε σύνδεση.



Διαφορετικές ανάγκες ικανοποιούνται

Κανονικός πίνακας LCD για τη βελτίωση της εμπειρίας του χρήστη.
λειτουργία ελέγχου master-slave·
Επεκτάσιμη κάρτα επικοινωνίας, κάρτα κωδικοποίησης δίσκου, κάρτα ανίχνευσης τάσης.



Εύκολη χρήση

Υποστηρίζεται εξωτερική ισχύς εισόδου συνεχούς ρεύματος 24V·
Η ενσωματωμένη μονάδα πέδησης είναι δυνατή για την εξοικονόμηση ελέγχου εγκατάστασης.
Σχεδιασμός σε στυλ βιβλίου για την υποστήριξη της απρόσκοπτης τοποθέτησης δίπλα-δίπλα.



Οικουμενικότητα

Αρκετές διεθνείς τυποποιημένες πιστοποιήσεις, σύμφωνα με τις οδηγίες RoHS.
Υποστηρίζεται ο έλεγχος V/F, OLVC και CLVC·
Υποστηρίζονται διάφορα πρωτόκολλα επικοινωνίας.
Υποστηρίζονται συγχρονισμένοι κινητήρες ασύγχρονων και μόνιμων μαγνητών.



Δυνατότητα

Επιπέδου μηχανικών δονήσεων 3M3·
Ανεξάρτητος σχεδιασμός αεραγωγών·
Συμφωνητική επικάλυψη με αυτόματη ψεκασμό·
Ενσωματωμένο μοντέλο δυναμικής θερμοκρασίας διασταύρωσης για τη διευκόλυνση της εφαρμογής της ασφάλειας του προϊόντος.



Ολίν-ιν-ένας λύση κίνησης HV500 σειράς μετατροπέας με ενσωματωμένη λειτουργία PLC 0Ολίν-ιν-ένας λύση κίνησης HV500 σειράς μετατροπέας με ενσωματωμένη λειτουργία PLC 1Ολίν-ιν-ένας λύση κίνησης HV500 σειράς μετατροπέας με ενσωματωμένη λειτουργία PLC 2



ΚΥΡΙΣΤΙΚΕΣ ΠΑΡΑΡΑΜΕΤΡΕΣ



Σχήμα HV500 Μηχανικός μετατροπέας χαμηλής τάσης με μία κίνηση
iΕισαγωγή/έκδοση
Δύναμη		 Εισαγωγή Uin 200V (-15%) ~ 240V (+ 10%) 3Φάση, 380V (-15%) ~ 480V (+ 10%) 3Φάση,
500V (-15%) ~ 690V (+10%) 3Φάση
Συχνότητα εισόδου 50Hz/60Hz±5%
Στον βαθμό της ανισορροπίας του Uin ≤ 3%
Εξαγωγή UOut 0V~Εισαγωγή Uin
Συχνότητα εξόδου 0 Hz ~ 500 Hz
Πεδίο ισχύος 2.2kW~560kW
Έλεγχος
Απόδοση		 Τύπος κινητήρα Ασύγχρονη / Σύγχρονη
Μέθοδος ελέγχου V/F, OLVC (Open-Loop Vector Control), CLVC (Close-Loop Vector Control) (Έλεγχος διανυσμάτων ανοικτού κύκλου)
Πεδίο ρύθμισης ταχύτητας 1:10 V/F, 1:100 OLVC, 1:1000 CLVC
Αρχική ροπή Διάταξη του κανονισμού (ΕΚ) αριθ. 1069/2009
Ακριβότητα ροπής ≤ 5%, Έλεγχος φορέων
Παλμός ροπής ≤ 5%, Έλεγχος φορέων
Ακριβότητα ρύθμισης ταχύτητας OLVC 0,2%, CLVC 0,01%
Απάντηση ροπής < 5 ms, έλεγχος διανυσμάτων
Δυναμική μείωση ταχύτητας Πληροφορίες σχετικά με την παραγωγή
Χρόνος επιτάχυνσης και επιβράδυνσης 0.0s~3200.0s, 0.0min~3200.0min
Ανύψωση ροπής 00,0% έως 30,0%
Υπερφόρτωση Εφαρμογή βαρέος φορτίου 150% 1min/5min, ελαφρύ φορτίο 110% 1min/5min
Σχήμα V/F Πολλαπλές μορφές: γραμμική καμπύλη V/F, 5 είδη χαρακτηριστικής καμπύλης μείωσης ροπής (2.0 ισχύς, 1.8 ισχύς, 1.6 ισχύς, 1.4 ισχύς, 1.2 ισχύς), καθορισμένη από τον χρήστη καμπύλη VF
Ακριβότητα συχνότητας εισόδου Ψηφιακό: 0.01Hz, Αναλογικό: 0.01Hz
Έλεγχος
Απόδοση		 Δρόμος επιτάχυνσης και επιβράδυνσης Καθαρή, Σ καμπύλη
Λειτουργία πολλαπλών σταδίων ταχύτητας Δραστηριότητα 16 ταχυτήτων μέσω τερματικών χειρισμού
Αυτοματοποιημένη ρύθμιση τάσης (AVR) Διατήρηση της τάσης εξόδου σταθερή αυτόματα όταν η τάση του δικτύου αλλάζει εντός ορισμένου εύρους
Καθορισμένο μήκος Ρυθμισμένος και σταθερός έλεγχος μήκους
Ενσωματωμένο PID Μπορεί εύκολα να κατασκευαστεί σύστημα ελέγχου κλειστού βρόχου
Λειτουργία ενσωμάτωσης Ελεύθερο λειτουργικό μπλοκ
iΕισαγωγή/έκδοση Ρυθμισμένη συχνότητα Επικοινωνία με τα τερματικά, λειτουργία πολλαπλών βημάτων ταχύτητας, σφυγμός τερματικών, επικοινωνία
Δύναμη
Αναλογικά τερματικά εισόδου ΑΙ1: 0V~10V/-10V~10V, ΑΙ2: 0V~10V/0(4) mA~20mA
Ψηφιακά τερματικά εισόδου DI1-DI6, 6 προγραμματιζόμενα τερματικά ψηφιακής εισόδου, απομόνωση οπτικοσύνδεσης, συμβατό με εισροή αποχέτευσης/πηγής
Ψηφιακοί τερματικοί εισόδου/εξόδου DIO1: έξοδος γρήγορου παλμού, κανονική είσοδος/έκδοση· DIO2: είσοδος γρήγορου παλμού, κανονική είσοδος/έκδοση
Τερματικά εξόδου Anolog 2 χορδές 0V~10V/0 (4) mA~20mA
Έξοδος αναμεταδόχου Τύπος επαφής 2Strings FormC
Ανίχνευση θερμοκρασίας κινητήρα Υποστήριξη PT100/PT1000/KTY84
Διασύνδεση STO Δυναμικό κλεισίματος ασφαλείας ροπής SIL3/PLe
Επικοινωνία Πρωτόκολλο COM Modbus RTU (Standard), Profibus,CANopen,profinet,Devicenet,ControlNet (Πρότυπο),
Profinet,Devicenet,ControlNet,Προφίνετ,Πρόσωπο,Πρόσωπο
t
Περιβάλλον Υψόμετρο Χωρίς λειτουργία υποβάθμισης Μέσα σε υψόμετρο 2000m· 2000m~4000m, κάθε ανύψωση 100m, υποβάθμιση 1% (Κοντά)
Θερμοκρασία λειτουργίας -25°C~+40°C (40°C~55°C Αποδράσεις)
Η υγρασία 15% έως 95%, χωρίς συμπύκνωση
Δονήσεις 3M3, IEC60721-3-3
Θέρμανση αποθήκευσης -40°C~+70°C
Τοποθεσία λειτουργίας Εντός χώρου, χωρίς άμεση ηλιακή ακτινοβολία, χωρίς εύφλεκτα, διαβρωτικά αέρια, υγρά και αγωγικά σωματίδια
Συσκευές Κάρτα κωδικοποίησης, κάρτα επέκτασης επικοινωνίας, κάρτα ανίχνευσης τάσης
Προστατευτική λειτουργία Σύντομο κύκλωμα, υπερβολικό ρεύμα, υπερφόρτωση, υπερφόρτωση, υποφόρτωση, απώλεια φάσης, υπερεθέρμανση, εξωτερικό σφάλμα κλπ.
Αποτελεσματικότητα 5.5kW~22kW: ≥93%· Πάνω από 30kW: ≥95%
Μέθοδος εγκατάστασης Υπουργείο
Στον βαθμό προστασίας Διάκριση IP20
Ψύξη Αναγκαστική ψύξη με αέρα







1.Βιομηχανική αυτοματοποίηση

Ο μετατροπέας HV500 χρησιμοποιείται ευρέως σε βιομηχανικά συστήματα αυτοματισμού, όπου ο ακριβής έλεγχος της ταχύτητας και της ροπής του κινητήρα είναι κρίσιμος.Άνοιγμα-loop vector control (OLVC)Η διαμόρφωση της αλυσίδας, και ο κλειστός-κύκλος έλεγχος διανυσμάτων (CLVC), επιτρέπει τη βέλτιστη απόδοση σε εργασίες που κυμαίνονται από συστήματα μεταφοράς έως ρομποτικά χέρια.



2.Συστήματα αντλίας

Αυτός ο μετατροπέας είναι ιδανικός για την οδήγηση αντλιών σε εφαρμογές όπως τα συστήματα επεξεργασίας νερού, άρδευσης και HVAC.Οι ικανότητες ακριβούς ρύθμισης ταχύτητας του μετατροπέα βοηθούν να διατηρηθούν τα ποσοστά ροής και η πίεση., βελτιώνοντας την αποδοτικότητα και μειώνοντας την κατανάλωση ενέργειας.



3.Φανατικοί και φουσκωτικοί μηχανισμοί

In ventilation and air conditioning systems, the HV500 Series inverter effectively controls fan and blower operation. Με την προσαρμογή της ταχύτητας του κινητήρα με βάση την ζήτηση,Αυτό όχι μόνο βελτιστοποιεί την απόδοση αλλά και ελαχιστοποιεί την κατανάλωση ενέργειας..



4.Χειρισμός υλικών

Σε κατασκευές και εφοδιασμούς, ο μετατροπέας μπορεί να χρησιμοποιηθεί σε διάφορους εξοπλισμούς χειρισμού υλικών, όπως ανελκυστήρες, ανελκυστήρες και παλέτιζερ.Η ταχεία αντίδραση στη ροπή και οι δυναμικές δυνατότητες ελέγχου εξασφαλίζουν την ομαλή λειτουργία., ακόμη και υπό διαφορετικές συνθήκες φορτίου.



5.Ορυχεία και Heavy Duty εφαρμογές

Η ανθεκτικότητα του HV500 το κάνει κατάλληλο για βαριές εφαρμογές σε εξορύξεις και κατασκευές.Μπορεί να αντέξει σκληρές περιβαλλοντικές συνθήκες και είναι σχεδιασμένο να λειτουργεί αξιόπιστα υπό σημαντική μηχανική πίεση..
