Μεταβλητή συχνότητα υψηλής ροπής για εξοπλισμό εξορύξεων IP54 Μηχανική προστασία 3300V έξοδος

ΑΠΟΦΑΣΗΕΠΙΤΡΟΠΗ

Αξιόπιστος Μηχανικός Σχεδιασμός

• Τεχνολογίες προεπιλογής ελαττωμάτων IGCT και προστασίας από την ένεση των γεφυρών
• Σχεδιασμός ελαφρύτητας και ανοχής σφαλμάτων για βασικά συστατικά
• Χρήση συσκευών ισχύος διπλής όψεως με επαφή πίεσης
• Σχεδιασμός προστασίας IP54 και σχεδιασμός αντοχής στη διάβρωση C4-M

Μονουλικός σχεδιασμός για εύκολη συντήρηση

• Μονουλογική σχεδίαση βασικών στοιχείων
• Σύστημα ευφυούς διάγνωσης ατυχημάτων για ταχεία ανίχνευση ατυχημάτων

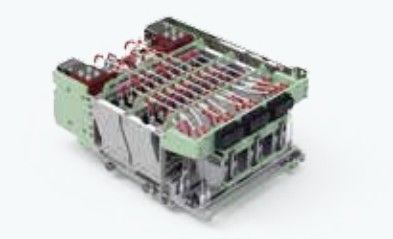

• Χρησιμοποιείται μόνο 15 λεπτά για την συναρμολόγηση/αποσυναρμολόγηση της μονάδας φάσης

Εξαιρετική απόδοση ελέγχου

• Δυνατότητα λειτουργίας τεσσάρων τεταρτημάτων
• Υποστήριξη διαφόρων τύπων κινητήρων
• Γρήγορη δυναμική ανταπόκριση στη ροπή και καταστολή των στρεβλώσεων
• Τμηματική συγχρονική διαμόρφωση κινητήρων
• Επιλεκτική διαμόρφωση πλάτους παλμού αρμονικής εξάλειψης (SHEPWM)

Υψηλή προσαρμοστικότητα

• Διαμόρφωση μονοκινητήρα/πολυκινητήρα
• Σχεδιασμός σε μεγάλο υψόμετρο: Δεν απαιτείται αποβάθμιση σε υψόμετρο 2.000 m.
• Σχεδιασμός προσαρμοστικότητας του δικτύου, επιτρέποντας στο σύστημα να προσαρμόζεται σε ανισορροπία του δικτύου, αρμονικά του δικτύου, αναβοσβήνωση της συχνότητας του δικτύου, παροδικές πτώσεις τάσης του δικτύου και υψηλή/χαμηλή τάση

Πρωτόκολλα επικοινωνίας και λογισμικό ανάθεσης

• Υποστήριξη προσαρμόσιμων πρωτοκόλλων επικοινωνίας μέσω προαιρετικών ενοτήτων
• Αποτελεσματικό σύστημα παρακολούθησης για την παρακολούθηση σε πραγματικό χρόνο των εσωτερικών δεδομένων, των μορφών κύματος και άλλων πληροφοριών
• hopeInsight Background Λογισμικό ταχείας εγκατάστασης

Διεθνώς ηγετικές τεχνολογίες

• A High-Power IGCT AC-DC-AC Variable Frequency Speed Regulating Device" and "Key Technologies and Applications of Variable Frequency Speed Regulating System" passed the scientific and technological achievement appraisal and the result is internationally advanced, με ορισμένες τεχνολογίες που εκτιμούνται ως κορυφαίες διεθνώς

Τεχνικές παραμέτρους του μετατροπέα VFD μονωτικού σχεδιασμού:

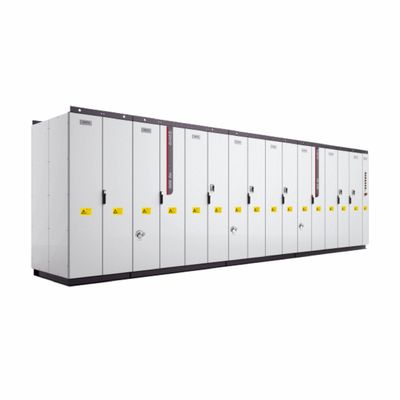

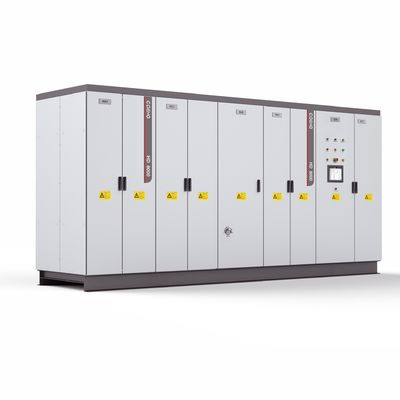

HD8000 σειρά Μεσαίου Voltage Μηχανική κίνηση: Η απόδοση τροφοδοσίας για απαιτητική βιομηχανική

Επισκόπηση του προϊόντος

Η μηχανική κίνηση μεσαίας τάσης της σειράς HD8000 είναι ένα υψηλής απόδοσης, αρθρωτό σύστημα κίνησης που έχει σχεδιαστεί για βαριές βιομηχανικές εφαρμογές που απαιτούν ισχυρή παροχή ισχύος και ακριβή έλεγχο.Κατασκευασμένο με προηγμένη τοπολογία AC-DC-AC, υποστηρίζει διαμορφώσεις τόσο μονοκίνητης όσο και πολυκίνητης κίνησης, συμπεριλαμβανομένων κοινών αρχιτεκτονικών λεωφορείων συνεχούς ρεύματος, καθιστώντας το ιδανικό για βιομηχανίες όπως η μεταλλουργία, το πετρέλαιο και το φυσικό αέριο, η εξόρυξη και οι σιδηροδρομικές μεταφορές.Με μέγιστη χωρητικότητα μονάδας 102MVA, η μονάδα κίνησης μπορεί να αντέχει ευρύ φάσμα τάσης (έκβαση από το δίκτυο από 1900V έως 10kV, έξοδος από τον κινητήρα από 660V έως 3300V),διασφάλιση της συμβατότητας με τα παγκόσμια πρότυπα ισχύος και της απρόσκοπτης ενσωμάτωσης σε διάφορα λειτουργικά περιβάλλοντα.

Βασικά χαρακτηριστικά

Ελέγχος υψηλής ακρίβειας ισχύοςΕξοπλισμένη με αλγόριθμους ελέγχου φορέα και άμεσου ελέγχου ροπής (DTC), η σειρά HD8000 παρέχει ακριβή ρύθμιση ταχύτητας και ροπής για κινητήρες υπό ακραία φορτία.Η δυνατότητα λειτουργίας πολλών τεταρτημάτων του επιτρέπει την αποτελεσματική αναγέννηση ενέργειας κατά την πέδηση, μειώνοντας την εξάρτηση από εξωτερικές αντίστοιχες.

Προηγμένη ψύξη και αντοχήΜε σύστημα ψύξης με νερό IP54, η κίνηση διατηρεί βέλτιστες επιδόσεις σε δύσκολες συνθήκες, συμπεριλαμβανομένων των υψηλών θερμοκρασιών περιβάλλοντος και των σκόνης.Το σύστημα υποστηρίζει συνεχή λειτουργία υπερφόρτωσης στο 110% του ονομαστικού ρεύματος και βραχυπρόθεσμες υπερφόρτωσεις έως 120% για 60 δευτερόλεπτα., εξασφαλίζοντας την αξιοπιστία σε κρίσιμες διαδικασίες.

Η αρμονική καταστολή και η σταθερότητα του πλέγματοςΧρησιμοποιώντας τεχνολογία διόρθωσης πολλαπλών παλμών και ενεργού διόρθωσης PWM, η κίνηση ελαχιστοποιεί την αρμονική στρέβλωση (THDi < 3%), βελτιώνοντας την ποιότητα της ισχύος του δικτύου και τη συμμόρφωση με τα πρότυπα IEC 61000-3-12.

Ενστικτώδης διεπαφή ανθρώπου-μηχανής (HMI)Μια οθόνη αφής βιομηχανικής κλάσης 15,6 ιντσών παρέχει παρακολούθηση σε πραγματικό χρόνο των λειτουργικών παραμέτρων, της διάγνωσης σφαλμάτων και των ρυθμίσεων διαμόρφωσης.Προεγκατεστημένα πρότυπα ειδικών εφαρμογών εξορθολογίζουν τη ρύθμιση για κοινές βιομηχανικές ροές εργασίας.

Ιδιαίτερα Οφέλη

Μοντυλική κλιμακωτότηταΤο μοντελοποιημένο σχεδιασμό του κινητήρα επιτρέπει την ταχεία αντικατάσταση των εξαρτημάτων και την επέκταση της χωρητικότητας.ελαχιστοποίηση του χρόνου στάσης λειτουργίας κατά τη διάρκεια συντήρησης ή αναβάθμισης.

Πλήρη πρωτόκολλα ασφάλειαςΗ κίνηση είναι πιστοποιημένη σύμφωνα με τα πρότυπα CE, IEC και ATEX και ενσωματώνει μηχανισμούς προστασίας πολλαπλών στρωμάτων, συμπεριλαμβανομένης της διακοπής της υπερτάσεως/υποτάσεως, της ανίχνευσης απώλειας φάσης και των συναγερμών θερμικού υπερφόρτωσης.Ένα ολοκληρωμένο σύστημα παρακολούθησης της ροής νερού αποτρέπει τις βλάβες ψύξης.

Έξυπνη προγνωστική συντήρησηΟι ενσωματωμένοι αλγόριθμοι τεχνητής νοημοσύνης αναλύουν ιστορικά και δεδομένα σε πραγματικό χρόνο για να προβλέψουν την φθορά των εξαρτημάτων, όπως η υποβάθμιση του πυκνωτή ή η διάρκεια ζωής του ανεμιστήρα, επιτρέποντας τον προληπτικό σχεδιασμό συντήρησης.Η απομακρυσμένη πρόσβαση μέσω κρυπτογραφημένων πλατφορμών cloud διευκολύνει την κεντρική διαχείριση των κατανεμημένων περιουσιακών στοιχείων.
