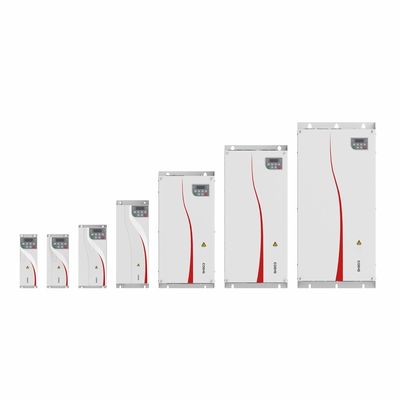

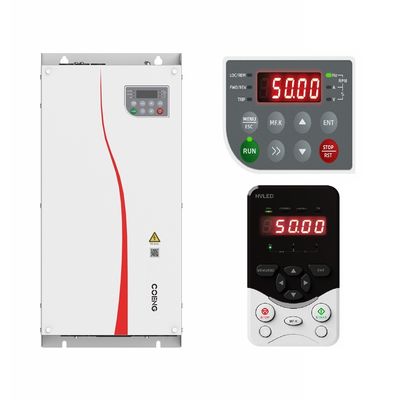

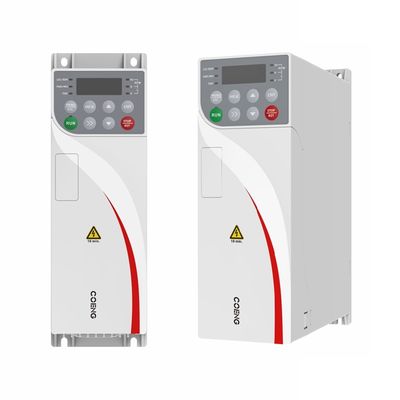

HV510 380-480V 3-Φασικό VFD για Ασύγχρονους/PMSM Κινητήρες VFD που Υποστηρίζει Λειτουργία Πολλαπλών Ταχυτήτων PLC 16 Τμημάτων

Τεχνική Προδιαγραφή

Ισχύς
είσοδος/έξοδος

Τάση εισόδου (Uin)

380V (-15%) - 480V (+10%), τριφασική

Ισχύς εισόδου
συχνότητα

(50Hz/60Hz)±5%

Τάση εισόδου
ανισορροπία

≤3%

Τάση εξόδου

0V-τάση εισόδου

Συχνότητα εξόδου

0Hz-1500Hz

Έλεγχος
Απόδοση

Τύπος κινητήρα

Ασύγχρονος κινητήρας/μόνιμου μαγνήτη σύγχρονος κινητήρας

Λειτουργία ελέγχου

V/F, OLVC (έλεγχος διανύσματος ανοιχτού βρόχου), CLVC (έλεγχος διανύσματος κλειστού βρόχου)

Εύρος ταχύτητας

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Ροπή εκκίνησης

VF: 100% (0.5Hz); OLVC: 150% (0.5Hz); CLVC: 200% (0Hz)

Ακρίβεια ροπής

≤±5%, σε λειτουργία ελέγχου διανύσματος

Δόνηση ροπής

≤±5%, σε λειτουργία ελέγχου διανύσματος

Σταθερότητα ταχύτητας

OLVC: 0.2%; CLVC: 0.1%

Απόκριση ροπής

≤ 5ms, σε λειτουργία ελέγχου διανύσματος

Χρόνος επιτάχυνσης/επιβράδυνσης
0.0s～3200.0s; 0.0min～3200.0min

Ενίσχυση ροπής

0.0%-30.0%

Ικανότητα υπερφόρτωσης

G-model: 150% 1min/5min, 180% 3s/5min

P-model: 110% 1min/5min, 150% 3s/5min
Καμπύλη V/F

Ευθεία γραμμή, πολυσημειακή, λειτουργία V/F μισής διαχωρισμού, λειτουργία V/F πλήρους διαχωρισμού

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση: 0.01Hz; αναλογική ρύθμιση: 0.01Hz

Κύρια

λειτουργίες
Λειτουργία αναφοράς συχνότητας

Ευθεία γραμμή, S-curve

Απλός PLC, αναφορά πολλαπλών ταχυτήτων

Υποστηρίζονται 16 τμήματα ταχύτητας μέσω τερματικών ελέγχου

Αυτόματη ρύθμιση τάσης (AVR)

Διατηρεί αυτόματα τη σταθερή τάση εξόδου όταν η τάση του δικτύου ποικίλλει εντός ορισμένου εύρους

Έλεγχος σταθερού μήκους

Ενσωματωμένο PID

Ενσωματωμένο PID

Δημιουργεί εύκολα ένα σύστημα ελέγχου κλειστού βρόχου

Εναλλαγή πολλαπλών κινητήρων

Με 2 σετ παραμέτρων κινητήρα, μπορεί να πραγματοποιηθεί η εναλλαγή μεταξύ 2 κινητήρων

Εικονικό IO

Με 8 σετ εικονικών DI/DO, μπορεί να πραγματοποιηθεί απλός έλεγχος λογικής

Έλεγχος διακοπής υπερτάσης/υπερρεύματος

Το ρεύμα και η τάση μπορούν να περιοριστούν αυτόματα κατά τη λειτουργία για την αποφυγή συχνών διακοπών λόγω υπερρεύματος και υπερτάσης

Επανεκκίνηση μετά από διακοπή ρεύματος

Ο μετατροπέας μπορεί να λειτουργήσει αυτόματα κατά την επανεκκίνηση μετά από διακοπή ρεύματος

Γρήγορος περιορισμός ρεύματος

Μπορούν να αποφευχθούν συχνά σφάλματα υπερρεύματος

Είσοδος και

έξοδος
λειτουργίες
Λειτουργία αναφοράς συχνότητας

Πληκτρολόγιο, τερματικό UP/DOWN, πολλαπλή αναφορά, αναφορά παλμού, επικοινωνία

Αναλογικά τερματικά εισόδου

AI1, AI2: 0V-10V/0 (4)mA-20mA

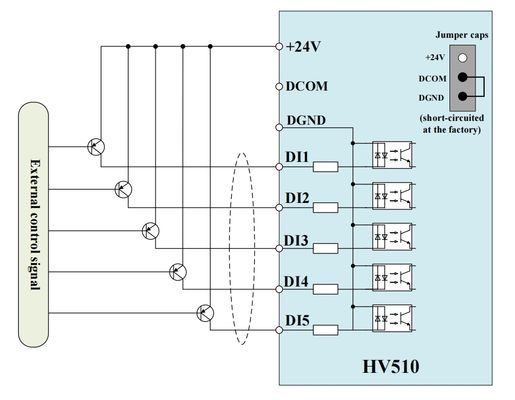

Ψηφιακά τερματικά εισόδου

DI1-DI5, 5 προγραμματιζόμενα ψηφιακά τερματικά εισόδου με οπτική απομόνωση, συμβατά με εισόδους sinking/sourcing.

Το DI5 υποστηρίζει είσοδο παλμού υψηλής ταχύτητας με μέγιστη συχνότητα εισόδου 100kHz
Ψηφιακά τερματικά εξόδου

Έξοδος ανοιχτού συλλέκτη; εύρος τάσης εξόδου: 0V-24V; χωρητικότητα ρεύματος φόρτισης: 50mA.

Το DO1 υποστηρίζει έξοδο παλμού υψηλής ταχύτητας με μέγιστη συχνότητα εξόδου 100kHz.
Αναλογικά τερματικά εξόδου

1-κανάλι 0V-10V/0(4)mA-20mA

Έξοδος ρελέ

1-κανάλι Form C contact, NO+NC

Αντιστοιχία

Πρωτόκολλο επικοινωνίας
Modbus RTU (τυπική διαμόρφωση); Profibus-DP, CANopen, Profinet IO, Modbus TCP/IP, EtherCAT, EtherNet/IP (προαιρετική διαμόρφωση)

Χρήση

Υψόμετρο

≤1000m: δεν χρειάζεται υποβάθμιση; 1000-3000m: με υποβάθμιση ρεύματος κατά 1% ανά 100m αύξησης

Θερμοκρασία περιβάλλοντος

-25°C-+40°C (η υποβάθμιση επιτρέπεται εντός 40°C-55°C)

Υγρασία

15%-95%, χωρίς συμπύκνωση

Δόνηση

3M3, IEC60721-3-3

Θερμοκρασία αποθήκευσης

−40°C-+70°C

Τόπος λειτουργίας

Εσωτερικοί χώροι χωρίς άμεσο ηλιακό φως, εύφλεκτα και διαβρωτικά αέρια, υγρά και αγώγιμα σωματίδια κ.λπ.

Προαιρετικά αξεσουάρ

Κάρτα κωδικοποιητή, κάρτα επέκτασης επικοινωνίας, κάρτα επέκτασης IO

Προστασίες

Προστασία από βραχυκύκλωμα, υπερβολικό ρεύμα, υπερφόρτωση, υπέρταση, υπόταση, απώλεια φάσης, υπερθέρμανση, εξωτερικά σφάλματα κ.λπ.

Μέθοδος εγκατάστασης

Εγκατεστημένο σε ντουλάπι

Βαθμός προστασίας

IP20

Μέθοδος ψύξης

Ψύξη αέρα

Ισχύς & Ακρίβεια Ελέγχου

Ευρεία Συμβατότητα Τάσης
