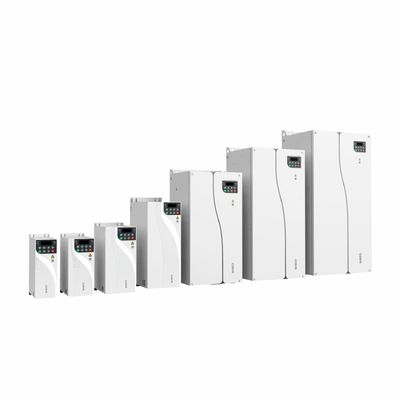

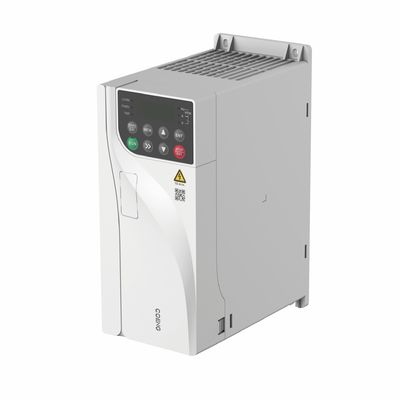

HV350 Γενικός σκοπός VFD μετατροπέας συχνοτήτων διανυσματικών μετατροπέας μεταβλητής συχνοτήτων για έλεγχο ασυνώνυμης κίνησης κινητήρα

Τεχνικά δεδομένα

Σχέδια

Περιγραφή των προδιαγραφών και τεχνικά δεδομένα

Εισφορά ισχύος/
εξόδου

Τεχνική ένταση

Η τάση εισόδου: 380V (-15%) έως 480V (+10%) Φάση: Τριφογενής

Συχνότητα ισχύος εισόδου

50Hz/60Hz ± 5%

Αισορροπία τάσης εισόδου

≤ 3%

Τεχνική ένταση

Η τάση εισόδου OV

Συχνότητα εξόδου

0~600Hz

Τύπος κινητήρα

Ασύγχρονος κινητήρας

Απόδοση του κύριου ελέγχου

Τρόπος ελέγχου

V/F, OLVC ((Ανοιχτός κυκλικός έλεγχος διανυσμάτων), CLVC ((Κλειστός κυκλικός έλεγχος διανυσμάτων)

Πεδίο ταχύτητας

1:10 V/F, 1:100 OLVC, 1:1000 CLVC

Δρόμος εκκίνησης

OLVC: 150% ((0,5Hz), CLVC: 200% ((OHz)

ακρίβεια ροπής

≤ ± 5%, σε λειτουργία ελέγχου διανυσματικού

Κύκλωμα ροπής

≤ ± 5%, σε λειτουργία ελέγχου διανυσματικού

Σταθερότητα ταχύτητας

OLVC, 0,2%· CLVC: 0,1%

Απάντηση ροπής

≤ 5 ms, σε λειτουργία ελέγχου με διανυσματικό

Χρόνος επιτάχυνσης/βράδυνσης

0.0s~3200.0s; 0.0min~3200.0min

Ενίσχυση ροπής

00,0% έως 30,0%

Δυνατότητα υπερφόρτωσης

G μοντέλο: 150% 1min/5min· 180%10s/5min· P μοντέλο: 110% 1min/5min· 150% 10s/5min

Σχήμα V/F

Τύπος ευθείας γραμμής, τύπος πολλαπλών σημείων, λειτουργία μισού διαχωρισμού, λειτουργία πλήρους διαχωρισμού V/F

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση: 0.01Hz, αναλογική ρύθμιση: 0.01Hz

Δρόμος επιτάχυνσης/αποβράδυνσης

Κατευθεία γραμμή και καμπύλη S

Βασικές λειτουργίες

Απλό PLC, πολλαπλές ταχύτητες

16 τμήματα ταχύτητας που υποστηρίζονται μέσω τερματικών χειρισμού

Αυτοματοποιημένος ρυθμιστής τάσης (AVR)

Διατηρεί αυτόματα την τάση εξόδου σταθερή όταν η τάση του δικτύου ποικίλλει εντός ορισμένου εύρους

Ελέγχος σταθερού μήκους

Ελέγχος σταθερού μήκους

Ενσωματωμένο PID

Φτιάχνει εύκολα ένα σύστημα ελέγχου κλειστού κυκλώματος

Πολυκινητήριος διακόπτης

Μεταφορά μεταξύ δύο ομάδων παραμέτρων κινητήρα για τον έλεγχο των δύο κινητήρων

Εικονική Ε/Ε

Οκτώ ομάδες εικονικών DI/DO που επιτρέπουν απλό λογικό έλεγχο

Ελέγχος του σταθμού υπερπίεσης/υπερσύντασης

Αυτόματος περιορισμός ρεύματος και τάσης κατά τη διάρκεια της λειτουργίας που αποτρέπει τον μετατροπέα από το να ενεργοποιείται λόγω συχνής υπερτάσης ή υπερτάσης

Επανακίνηση μετά από διακοπή ρεύματος

Μετά την διακοπή ρεύματος και την αποκατάσταση, ο μετατροπέας περιμένει για ένα καθορισμένο χρόνο πριν από αυτόματα λειτουργεί

Περιορισμός ταχείου ρεύματος

Αποφεύγει συχνές σφάλματα υπερστροφής στον μετατροπέα

Μέθοδος ρύθμισης συχνότητας

πληκτρολόγιο· τερματικό UP/DOWN· πολλαπλή αναφορά· αναφορά παλμού· επικοινωνία

Ενέργεια εισόδου/εξόδου

Τερματικά αναλογικών εισόδων

ΑΙ1; ΑΙ2: 0V~10V/ 0 (4) mA~20mA

Τερματικά ψηφιακών εισόδων

DI1-DI5, 5 προγραμματιζόμενα τερματικά ψηφιακών εισόδων με οπτική μόνωση, συμβατά με τα δύο
εισροές βύθισης/προμήθειας.
Το DI5 υποστηρίζει εισροή παλμών υψηλής ταχύτητας με μέγιστη συχνότητα εισόδου 100 kHz.

Ψηφιακοί τερματικοί εξόδου

Εξαγωγή ανοικτού συλλέκτη· εύρος τάσης εξόδου: 0V~24V· ισχύος φορτίου: 50mA.
Το DO1 υποστηρίζει έξοδο παλμών υψηλής ταχύτητας με μέγιστη συχνότητα εξόδου 100 kHz.

Τερματικά αναλογικής εξόδου

1 κανάλι 0V ~ 10V/0(4) mA ~ 20mA

Έκδοση ρελέ

1 κανάλι επαφής τύπου C, NO+NC

Επικοινωνία

Πρωτόκολλα επικοινωνίας

Modbus RTU (κανονική διαμόρφωση), Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP (προαιρετική διαμόρφωση)

Περιβάλλον
Απαιτήσεις

Υψόμετρο

≤ 1000m: δεν απαιτείται υποτίμηση
1000~3000m: μείωση κατά 1% ανά 100m αυξημένη

Θερμοκρασία περιβάλλοντος

-25°C+40°C (Επιτρέπεται η λειτουργία με εκτόνωση μεταξύ 40~55)

Η υγρασία

15% ~ 95%, χωρίς συμπύκνωση

Δονήσεις

3M3, IEC60721-3-3

Θέρμανση αποθήκευσης

-40°C~+70°C

Τοποθεσία εγκατάστασης

Σε εσωτερικούς χώρους, χωρίς άμεσο ηλιακό φως, χωρίς εύφλεκτα, διαβρωτικά αέρια, υγρά και αγωγικά
σωματίδια.

Προαιρετικά αξεσουάρ

Κάρτα κωδικοποίησης, κάρτα επέκτασης επικοινωνίας, κάρτα επέκτασης IO

Προστασία

Προστασία από βραχυκύκλωμα, υπερστροφή, υπερφόρτωση, υπερφυσίδα, υποφυσίδα, απώλεια φάσης,
υπερθερμοκρασία, εξωτερικά σφάλματα κλπ.

Μέθοδος εγκατάστασης

Εγκαταστάθηκε σε ντουλάπι

Αξιολόγηση προστασίας

Διάκριση IP20

Μέθοδος ψύξης

Ψύξη αέρα
