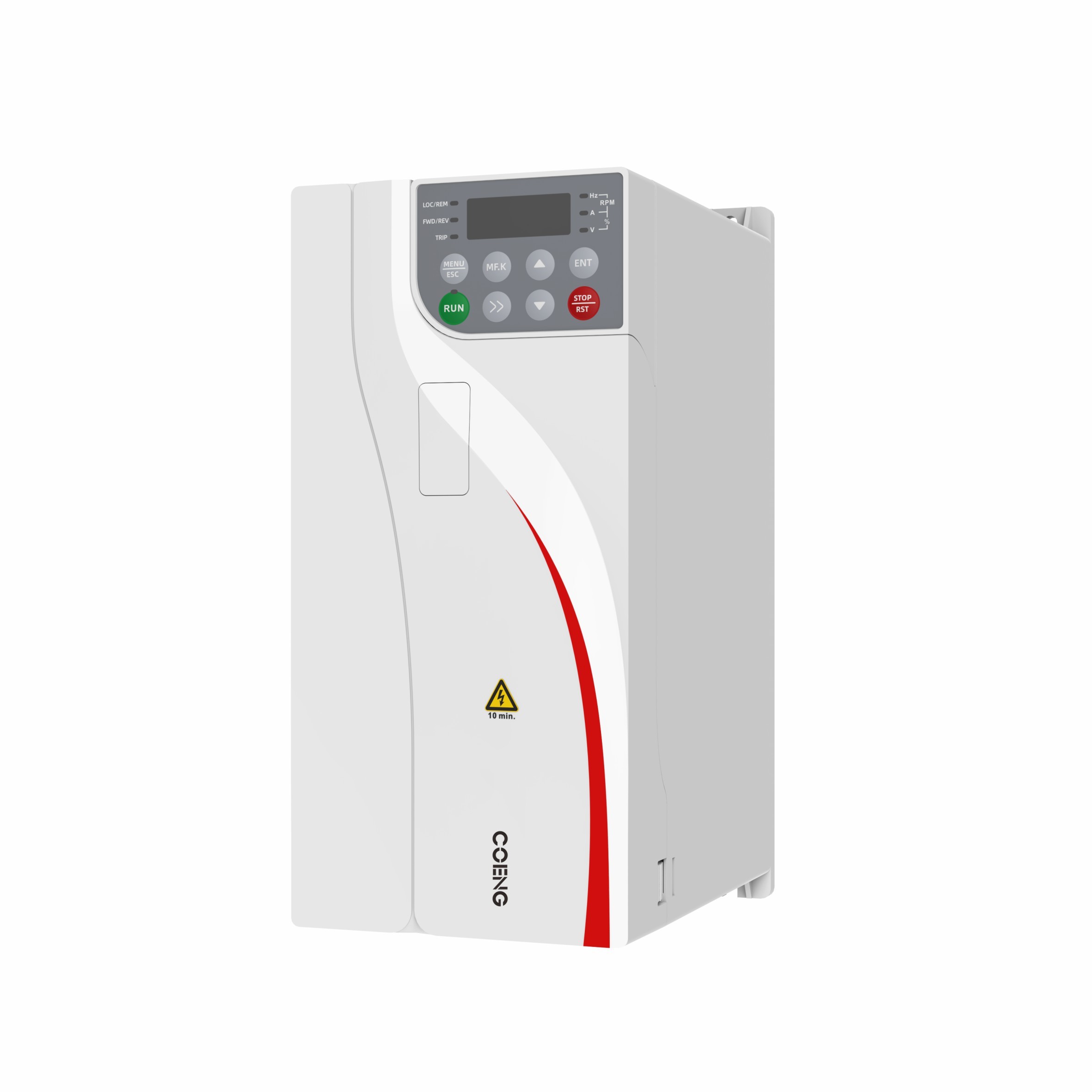

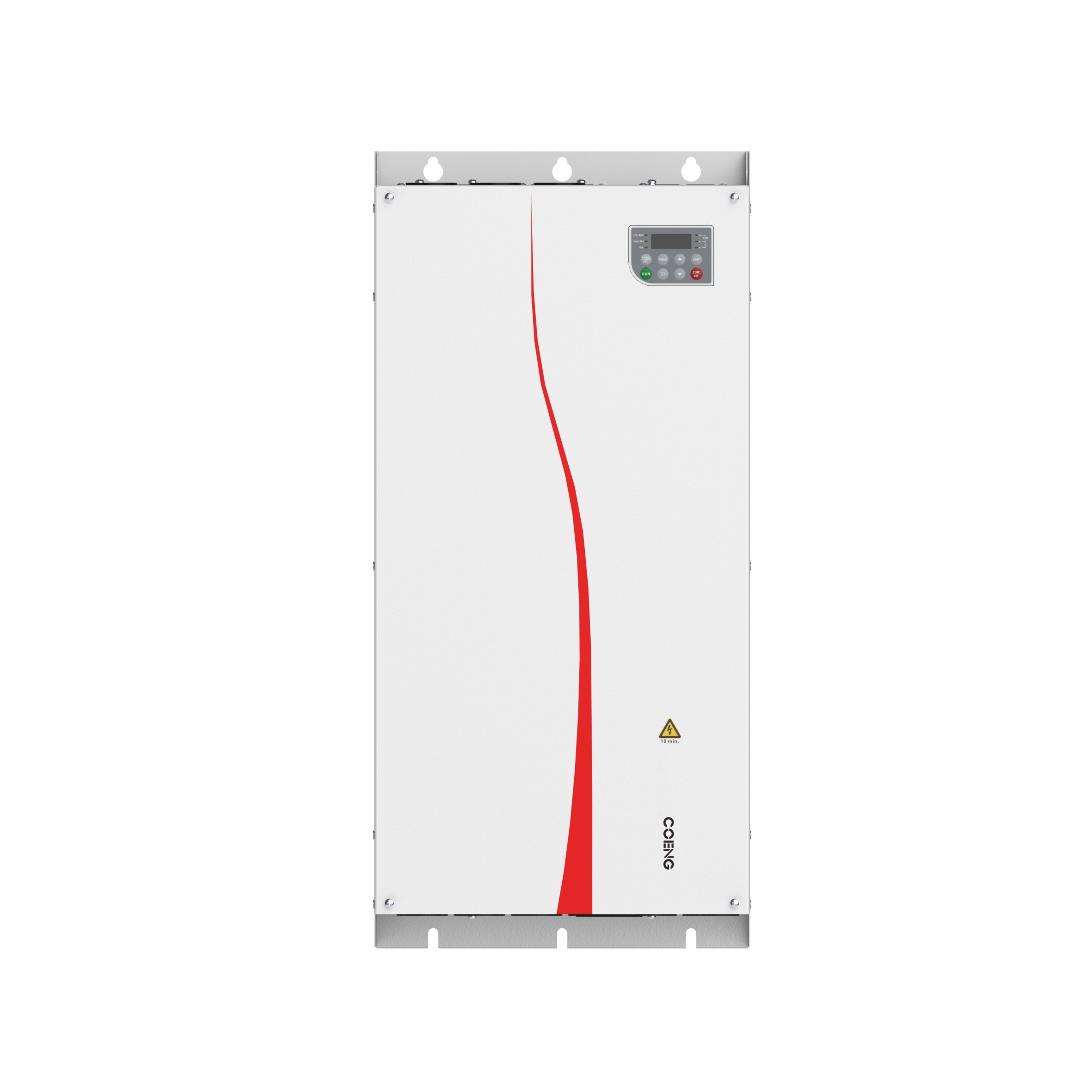

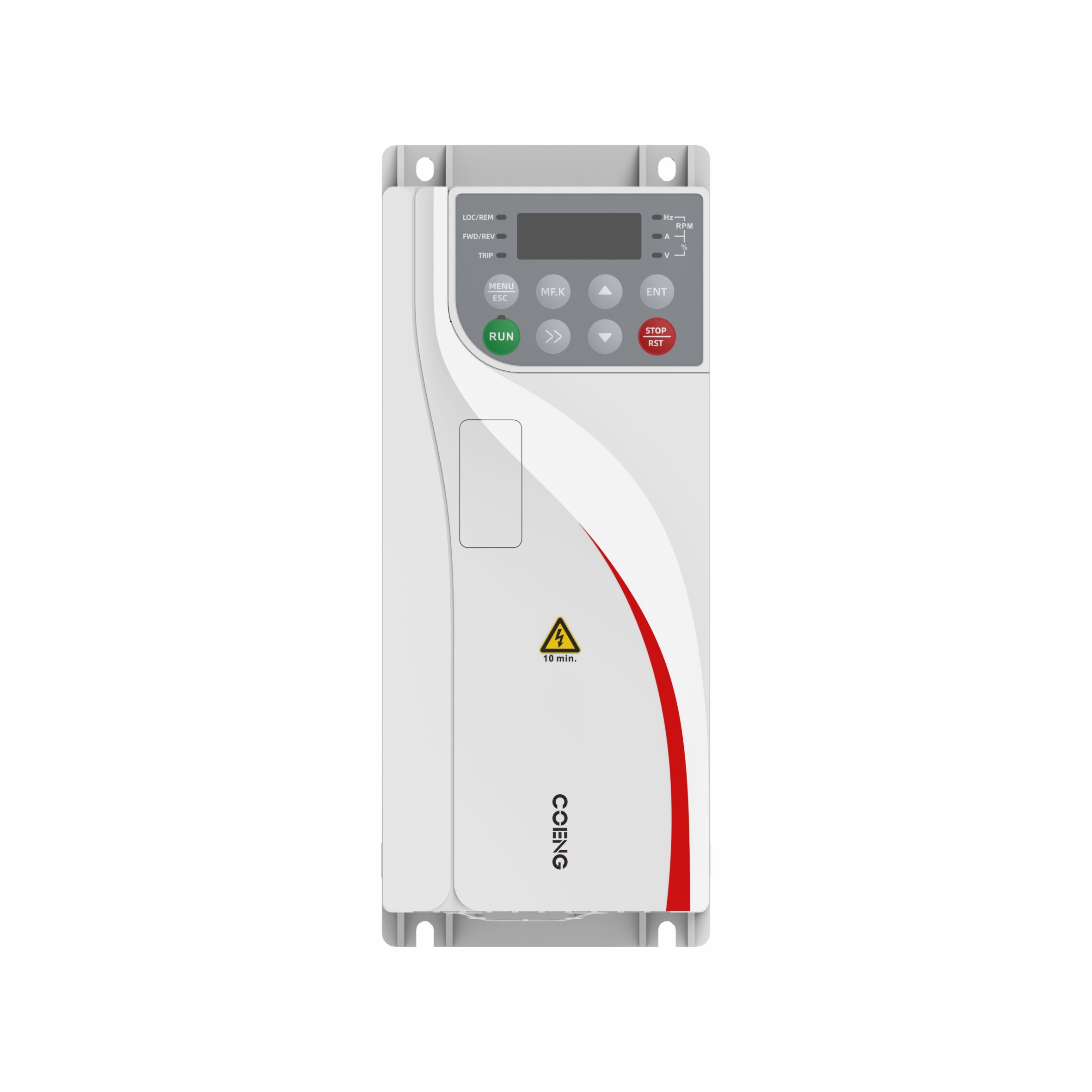

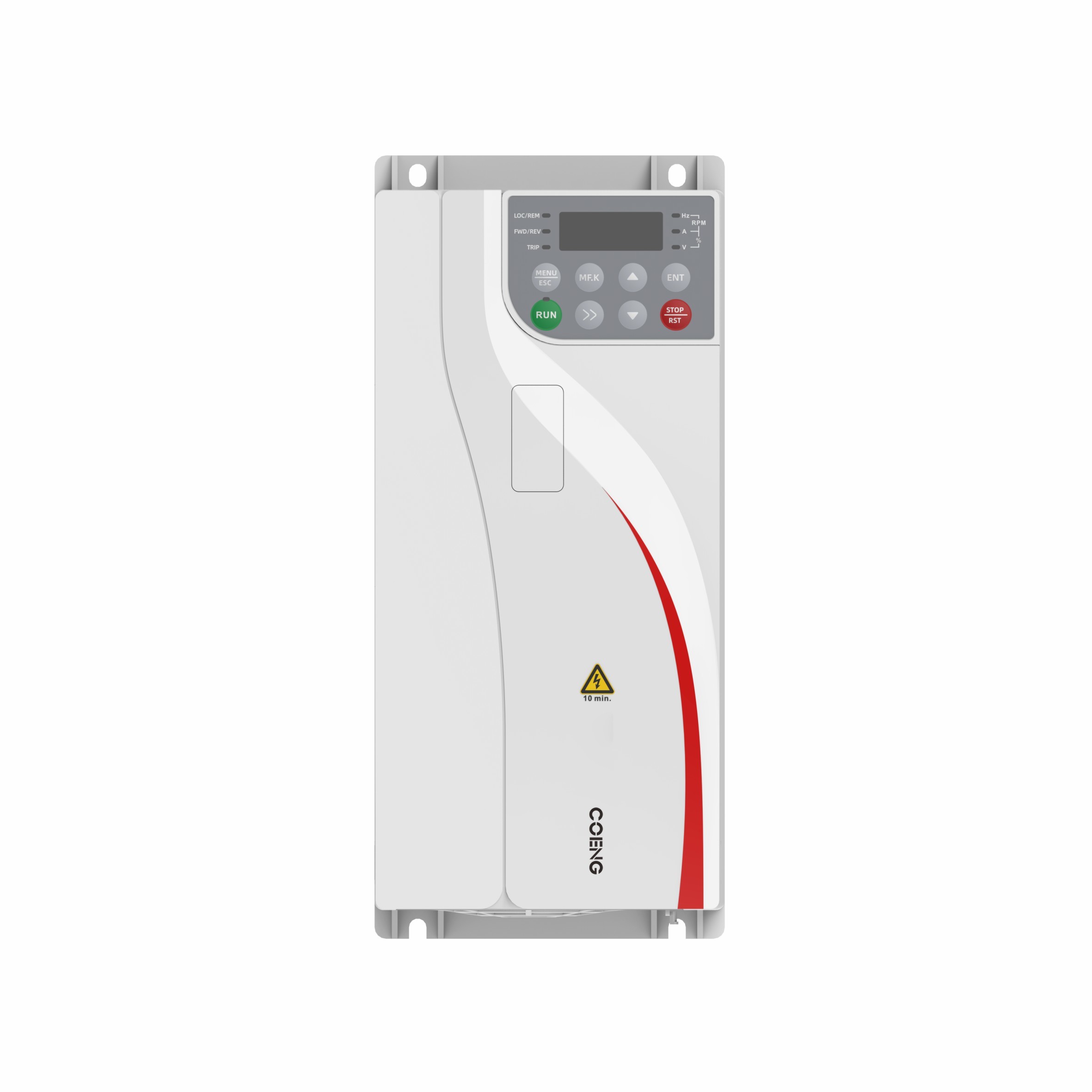

HV510 Μετατροπέας κυτταρικών συχνοτήτων μεταβλητής συχνότητας

HV510 Αντιστροφέας διανυσματικών συχνοτήτων υψηλής απόδοσης

Περιγραφή του προϊόντος

Ο μετατροπέας συχνότητας σειράς HV510 είναι μια νέα γενιά μετατροπέα διανυσμάτων υψηλών επιδόσεων,το οποίο υιοθετεί νέα τεχνολογία υψηλής απόδοσης ελέγχου διανυσματικού ανοιχτού και κλειστού βρόχου για την υποστήριξη του ασυνήθους κινητήρα και της συγχρονισμένης κίνησης ελέγχου κινητήρα με μόνιμο μαγνήτηΗ ευκολία χρήσης, η αξιοπιστία, η περιβαλλοντική σταθερότητα, η λειτουργική ποικιλομορφία του προϊόντος,η ευελιξία της εφαρμογής και άλλα πλεονεκτήματα στο περιβάλλον εφαρμογής βελτίωσαν τα πρότυπα σχεδιασμού και βελτιστοποίησαν τον χώρο εγκατάστασης, κλπ., βελτιώνοντας την εμπειρία του χρήστη σε πολλές πτυχές.Ο μετατροπέας συχνοτήτων σειράς HV510 είναι μια νέα γενιά μετατροπέα διανυσμάτων υψηλής απόδοσης,το οποίο υιοθετεί νέα τεχνολογία υψηλής απόδοσης ελέγχου διανυσματικού ανοιχτού και κλειστού βρόχου για την υποστήριξη του ασυνήθους κινητήρα και της συγχρονισμένης κίνησης ελέγχου κινητήρα με μόνιμο μαγνήτηΗ ευκολία χρήσης, η αξιοπιστία, η περιβαλλοντική σταθερότητα, η λειτουργική ποικιλομορφία του προϊόντος,η ευελιξία της εφαρμογής και άλλα πλεονεκτήματα στο περιβάλλον εφαρμογής βελτίωσαν τα πρότυπα σχεδιασμού και βελτιστοποίησαν τον χώρο εγκατάστασης, κλπ., βελτιώνοντας την εμπειρία του χρήστη σε πολλές πτυχές.

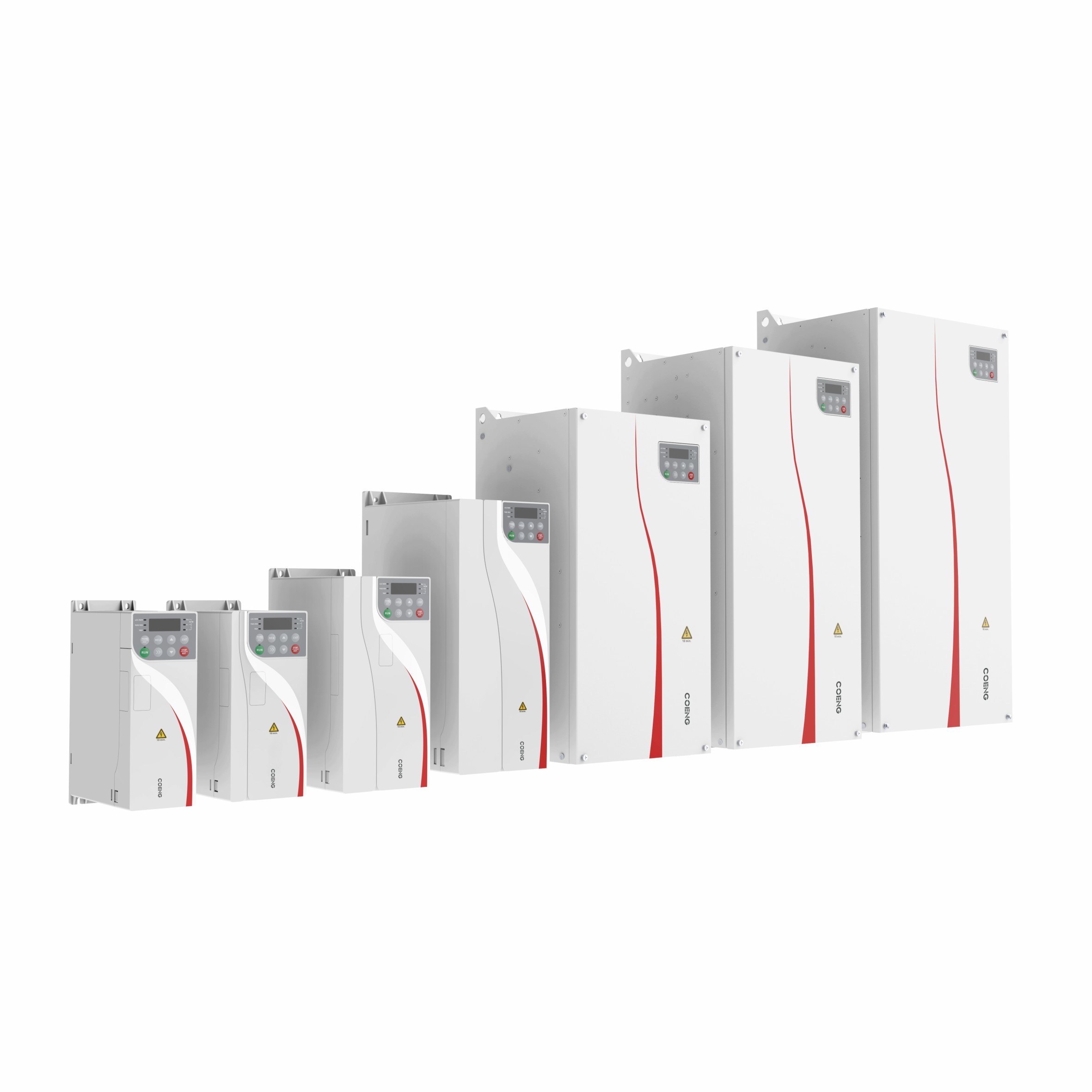

Οι μετατροπείς συχνοτήτων της σειράς HV510 χρησιμοποιούνται ευρέως για την κίνηση διαφόρων αυτοματοποιημένων εξοπλισμού παραγωγής, όπως μεταλλουργία, ανύψωση, πετρέλαιο, μηχανήματα εργαλείων, πλαστικά, μεταλλικά προϊόντα, κατασκευή χαρτιού,Υφάσματα, εκτύπωση και συσκευασία κλπ.

Τεχνική προδιαγραφή μετατροπέα διανυσματικού κινητήρα μεταβλητής συχνότητας

Χαρακτηριστικά του προϊόντος

Ασφαλής και αξιόπιστος

Αξιόπιστος δομικός σχεδιασμός

• Η καινοτόμος, ανεξάρτητη σχεδίαση αεραγωγών βελτιώνει την απόδοση της διάσπασης θερμότητας του προϊόντος και την προσαρμοστικότητα του στο περιβάλλον
• Η σχεδίαση τύπου βιβλίου εξοικονομεί σημαντικά το χώρο εγκατάστασης στο ντουλάπι του χρήστη

Επαγγελματικό θερμικό σχεδιασμό

• Υιοθέτηση αποτελεσματικού και ακριβούς λογισμικού πλατφόρμας θερμικής προσομοίωσης για τη διασφάλιση της θερμικής αξιοπιστίας ολόκληρης της μηχανής
• Προηγμένες τεχνολογίες και συσκευές θερμικής δοκιμής και επαλήθευσης που ελέγχουν αποτελεσματικά τα θεωρητικά αποτελέσματα του θερμικού σχεδιασμού

Ακριβής δοκιμή αύξησης θερμοκρασίας

• Η δοκιμή αύξησης θερμοκρασίας ολόκληρης της μηχανής υιοθετεί αυστηρές διαδικασίες δοκιμής επαλήθευσης πλήρους φορτίου και υπερφόρτωσης
• Υψηλή θερμοκρασία και γήρανση φορτίου εκτός εργοστασίου, αποτελεσματική πρόληψη και παρεμβολή σε διασκορπισμένες βλάβες συσκευών

Αποτελεσματικό σχεδιασμό κατά των παρεμβολών

• Ενσωματωμένο φίλτρο C3, το οποίο μπορεί να καταστείλει αποτελεσματικά τις αρμονικές υψηλής συχνότητας που παράγονται από τον μετατροπέα
• Η πρωτοποριακή σχεδίαση EMC μπορεί να μειώσει αποτελεσματικά το ρεύμα διαρροής στο έδαφος

Πλήρη χαρακτηριστικά προστασίας

• Η ολόκληρη σειρά έχει λειτουργίες προστασίας όπως υπερεμπόνηση, υποεμπόνηση, υπερεύμα, απώλεια φάσης, υπερταχύτητα, μπλοκάρισμα του ροτόρα, υπερέκταση, προστασία θερμοκρασίας του κινητήρα,και βραχυκύκλωμα στη γη.
• Σύμφωνα με τη σοβαρότητα του τύπου σφάλματος, μπορεί να ρυθμιστεί σε προειδοποίηση έγκαιρης προειδοποίησης, διακοπή λειτουργίας σφάλματος και συνεχιζόμενη λειτουργία για να διευκολύνεται η καθημερινή συντήρηση.

Εξαιρετική απόδοση

Προηγμένη τεχνολογία κινητήρα

• Μπορεί να υποστηρίξει ασυγχρόνους κινητήρες και συγχρονικούς κινητήρες για την επίτευξη υψηλής απόδοσης ελέγχου φορέα ρεύματος
• Μπορεί να υποστηρίξει δύο σετ ελέγχου αλλαγής παραμέτρων κινητήρα
• Μπορεί να υποστηρίξει τον έλεγχο της ταχύτητας του κινητήρα και της λειτουργίας ροπής

Πλούσιες λειτουργίες αυτομάθησης

• Ακριβής ικανότητα αυτοπροσδιορισμού των παραμέτρων του κινητήρα για τη βελτίωση της ακρίβειας ελέγχου του κινητήρα και της ταχύτητας απόκρισης
• Διαφορετικοί και ολοκληρωμένοι τρόποι αυτομάθησης για την υποστήριξη των αναγκών αναγνώρισης κινητών σε διαφορετικά σενάρια

Τέλεια λειτουργία πέδησης

• Υποστήριξη της λειτουργίας εκκίνησης και διακοπής της πέδησης συνεχούς ρεύματος
• Η λειτουργία υπερ-εξάγερσης μπορεί να καταστείλει αποτελεσματικά την αύξηση της τάσης του λεωφορείου κατά τη διάρκεια της επιβράδυνσης και να αποφύγει τα συχνά σφάλματα υπερφυσικής τάσης.
• Όλες οι σειρές μπορούν να έχουν ενσωματωμένες μονάδες πέδησης, εξοικονομώντας χώρο εγκατάστασης και ηλεκτρικά έξοδα

Δυνατότητα υπερφόρτωσης

• Υψηλή ικανότητα υπερφόρτωσης, ικανή για αξιόπιστη λειτουργία για μεγάλο χρονικό διάστημα υπό ακραίες συνθήκες φορτίου
• Ελαφριά ικανότητα υπερφόρτωσης: 1,1 φορές το ονομαστικό ρεύμα λειτουργίας για 1 λεπτό, 1,5 φορές το ονομαστικό ρεύμα λειτουργίας για 10 δευτερόλεπτα
• Δυνατότητα υπερφόρτωσης: 1,5 φορές ονομαστικό ρεύμα λειτουργίας για 1 λεπτό, 2 φορές ονομαστικό ρεύμα λειτουργίας για 3 δευτερόλεπτα

Πλούσιες λειτουργίες

Διαφορετικές εκτεταμένες λειτουργίες

• Επιλογή κάρτας επικοινωνίας, που υποστηρίζει διάφορα τρέχοντα κύρια πρωτόκολλα επικοινωνίας: Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP, κλπ.
• Επιλογή κάρτας κωδικοποιητή, υποστηρίζει την κλιματική και την λύση καλωδίωσης κωδικοποιητή
• Η επιλογή κάρτας τερματικού I/O κάνει τις λειτουργίες τερματικού πλουσιότερες
• Η επιλογή εξωτερικού πληκτρολογίου καθιστά την αποδιορθώση ευκολότερη και ευκολότερη

Σημείωση: Η προαιρετική κάρτα επέκτασης τερματικού I/O και η κάρτα επέκτασης επικοινωνίας βρίσκονται στην ίδια θέση κάρτας επέκτασης και δεν μπορούν να εγκατασταθούν και να χρησιμοποιηθούν ταυτόχρονα.

Λογισμικό γρήγορου διορθωτικού υποβάθρου

• Υποστηρίζει εγγραφή γεγονότων μετατροπέα και λειτουργίες εικονικού οσιλοσκόπου
• Υποστήριξη επεξεργασίας παραμέτρων και παρακολούθησης της κατάστασης, καθιστώντας πιο βολική την αποδιορθωτική επεξεργασία και συντήρηση

Έξοδος υψηλής συχνότητας

• Η έξοδος μπορεί να φθάσει τα 1500Hz, κατάλληλη για κινητήρες υψηλής συχνότητας και υψηλής ταχύτητας

Ειδικές λειτουργίες λογισμικού εφαρμογής

• Διοίκηση master-slave: κατάλληλη για συγχρονικό έλεγχο master-slave δύο ή περισσότερων κινητήρων
• Απλή λειτουργία PLC: μπορεί να ολοκληρώσει έως και 16 τμήματα συγχρονισμού και λειτουργία κύκλου σταθερής ταχύτητας
• Λειτουργία PID: κατάλληλη για συστήματα κλειστού κυκλώματος για τον έλεγχο της διαδικασίας, όπως σταθερή θερμοκρασία, σταθερή πίεση, ένταση κλπ.
• Εικονική I/O: Απλό εσωτερικό λογικό έλεγχο μπορεί να επιτευχθεί μέσω απλών ρυθμίσεων
• Λειτουργία διακοπής ρεύματος και επανεκκίνησης: Όταν ο μετατροπέας ενεργοποιείται και πάλι κατά τη διάρκεια της λειτουργίας, μπορεί να πραγματοποιηθεί αυτόματη λειτουργία
• Λειτουργία εναλλαγής πολλαπλών κινητήρων: μπορεί να αποθηκεύσει δύο σύνολα παραμέτρων κινητήρα για την επίτευξη ελέγχου εναλλαγής
• Λειτουργία μηδενικού εφοδιασμού: Κατά τη διάρκεια ελέγχου κλειστού κυκλώματος, ο κινητήρας μπορεί να κλειδωθεί σε μηδενική ταχύτητα για να επιτευχθεί ένα αποτέλεσμα κυματισμού μηδενικής ταχύτητας.
• Λειτουργία συχνότητας κλίσης: κατάλληλη για εξοπλισμό επεξεργασίας υφαντικών και χημικών ινών, ο οποίος μπορεί να βελτιώσει την ποιότητα της περιστροφής του σπινέλου
• Τυχαίο βάθος PWM: μπορεί να βελτιώσει τον σκληρό θόρυβο του κινητήρα
• Λειτουργία εφεδρικής λειτουργίας κωδικοποιητή: κατάλληλη για λειτουργία κλειστού βρόχου.
