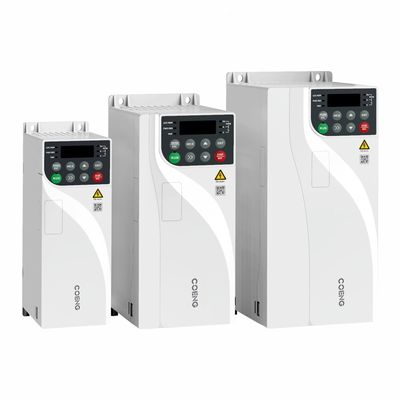

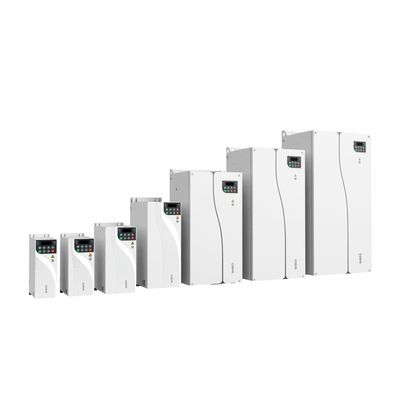

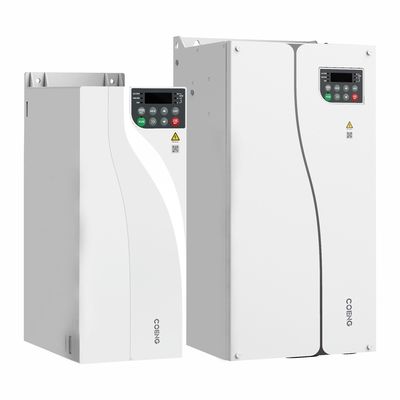

Μετατροπέας συχνοτήτων διανυσματικού VFD Μετατροπέας μεταβλητής συχνοτήτων για τον έλεγχο της ασύγχρονης κίνησης κινητήρα

Τεχνικά Στοιχεία

Έργα

Προδιαγραφές Περιγραφή και Τεχνικά Στοιχεία

Είσοδος ισχύος/
παραγωγή

Τάση εισόδου

Τάση εισόδου: 380V (-15%) έως 480V (+10%) Φάση: Τριφασική

Συχνότητα ισχύος εισόδου

50Hz/60Hz ±5%

Ανισορροπία τάσης εισόδου

≤3%

Τάση εξόδου

OV-Τάση εισόδου

Συχνότητα εξόδου

0~600Hz

Τύπος κινητήρα

Ασύγχρονος κινητήρας

Κύρια απόδοση ελέγχου

Λειτουργία ελέγχου

V/F, OLVC (Διανυσματικός έλεγχος ανοιχτού βρόχου), CLVC (Διανυσματικός έλεγχος κλειστού βρόχου)

Εύρος ταχύτητας

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

Ροπή εκκίνησης

OLVC: 150% (0,5 Hz), CLVC: 200% (OHz)

Ακρίβεια ροπής

≤±5%, σε λειτουργία διανυσματικού ελέγχου

Κυματισμός ροπής

≤±5%, σε λειτουργία διανυσματικού ελέγχου

Σταθερότητα ταχύτητας

OLVC, 0,2%; CLVC: 0,1%

Απόκριση ροπής

≤5ms, σε λειτουργία διανυσματικού ελέγχου

Χρόνος επιτάχυνσης/επιβράδυνσης

0,0s~3200,0s; 0,0min~3200,0min

Ενίσχυση ροπής

0,0%~30,0%

Ικανότητα υπερφόρτωσης

Μοντέλο G: 150% 1min/5min; 180%10s/5min; Μοντέλο P: 110% 1min/5min; 150% 10 δευτ./5 λεπτά

Καμπύλη V/F

Τύπος ευθείας γραμμής, τύπος πολλών σημείων, V/F Λειτουργία μισού διαχωρισμού, V/F λειτουργία πλήρους διαχωρισμού

Ανάλυση συχνότητας εισόδου

Ψηφιακή ρύθμιση: 0,01Hz, Αναλογική ρύθμιση: 0,01Hz

Καμπύλη επιτάχυνσης/επιβράδυνσης

Ευθεία γραμμή και καμπύλη S

Κύριες λειτουργίες

Απλό PLC, Έλεγχος πολλαπλών ταχυτήτων

16 τμήματα ταχύτητας που υποστηρίζονται μέσω ακροδεκτών ελέγχου

Αυτόματη ρύθμιση τάσης (AVR)

Διατηρεί αυτόματα την τάση εξόδου σταθερή όταν η τάση του δικτύου ποικίλλει εντός ενός συγκεκριμένου εύρους

Έλεγχος σταθερού μήκους

Έλεγχος σταθερού μήκους

Ενσωματωμένο PID

Σχηματίζει εύκολα ένα σύστημα ελέγχου κλειστού βρόχου

Εναλλαγή πολλαπλών κινητήρων

Εναλλαγή μεταξύ δύο ομάδων παραμέτρων κινητήρα για τον έλεγχο των δύο κινητήρων

Εικονική I/O

Οκτώ ομάδες εικονικών DI/DO που επιτρέπουν τον απλό λογικό έλεγχο

Έλεγχος ακινητοποίησης υπέρτασης/υπερέντασης

Αυτόματος περιορισμός ρεύματος και τάσης κατά τη λειτουργία αποτρέποντας την ενεργοποίηση του μετατροπέα λόγω συχνού υπερέντασης ή υπέρτασης

Επανεκκινήστε μετά από διακοπή ρεύματος

Μετά από διακοπή ρεύματος και επαναφορά, ο μετατροπέας περιμένει για ένα καθορισμένο χρόνο πριν να λειτουργήσει αυτόματα

Γρήγορος περιορισμός ρεύματος

Αποφεύγει συχνές βλάβες υπερέντασης στον μετατροπέα

Μέθοδος ρύθμισης συχνότητας

πληκτρολόγιο? τερματικό ΠΑΝΩ/ΚΑΤΩ. πολυαναφορα? αναφορά παλμού. ανακοίνωση

Είσοδος/Έξοδος ισχύος

Αναλογικά τερματικά εισόδου

AI1; AI2: 0V~10V/ 0 (4)mA~20mA

Ψηφιακά τερματικά εισόδου

DI1-DI5, 5 προγραμματιζόμενα τερματικά ψηφιακής εισόδου με οπτική απομόνωση, συμβατά και με τα δύο
βύθιση/προμήθεια εισροών.
Το DI5 υποστηρίζει παλμική είσοδο υψηλής ταχύτητας με μέγιστη συχνότητα εισόδου 100 kHz.

Ψηφιακά τερματικά εξόδου

Έξοδος ανοιχτού συλλέκτη. Εύρος τάσης εξόδου: 0V~24V; τρέχουσα χωρητικότητα φορτίου: 50mA.
Το DO1 υποστηρίζει παλμική έξοδο υψηλής ταχύτητας με μέγιστη συχνότητα εξόδου 100 kHz.

Αναλογικά τερματικά εξόδου

1-κανάλι 0V ~ 10V/0(4)mA ~ 20mA

Έξοδος ρελέ

1-κανάλι επαφής φόρμας C, NO+NC

Ανακοίνωση

Πρωτόκολλα επικοινωνίας

Modbus RTU (τυπική διαμόρφωση). Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (προαιρετική διαμόρφωση)

Περιβάλλων
απαιτήσεις

Υψόμετρο

≤1000m: δεν χρειάζεται υποβάθμιση
1000~3000m: μείωση κατά 1% ανά 100m αυξημένη

Θερμοκρασία περιβάλλοντος

-25℃～+40℃ (τρέξιμο με μείωση επιτρέπονται μεταξύ 40~55)

Υγρασία

15% ~ 95%, Χωρίς συμπύκνωση

Δόνηση

3M3, IEC60721-3-3

Θερμοκρασία αποθήκευσης

−40°C~+70°C

Τόπος εγκατάστασης

Εσωτερικός χώρος, χωρίς άμεσο ηλιακό φως, απαλλαγμένος από εύφλεκτα, διαβρωτικά αέρια, υγρά και αγώγιμα
σωματίδια.

Προαιρετικά αξεσουάρ

Κάρτα κωδικοποιητή, κάρτα επέκτασης επικοινωνίας, κάρτα επέκτασης IO

Προστασίες

Προστασία από βραχυκύκλωμα, υπερένταση, υπερφόρτωση, υπέρταση, υπόταση, απώλεια φάσης,
υπερθερμοκρασία, εξωτερικές βλάβες κ.λπ.

Μέθοδος εγκατάστασης

Εγκατεστημένο σε ντουλάπι

Αξιολόγηση προστασίας

IP20

Μέθοδος ψύξης

Αερόψυξη
